U15-Sub : Multifunktions Subwoofer.

Kompakter 15" Subwoofer

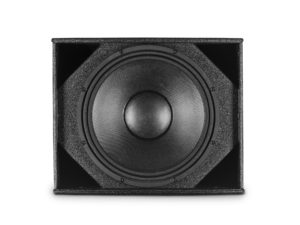

U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Size Comparison
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Photo
U15-Sub Size Comparison

Verzerrungsfreier 15" Konuslautsprecher mit Tiefbasswiedergabe bis 35 Hz (-6 dB)

  • Der U15 ist ein kompakter 15” Subwoofer, der für einen kraftvollen Tieftonbereich sorgt. Die geringe Port-Kompression und das optimierte Gehäusedesign, bieten eine präzise und kräftige Basswiedergabe. Er ist damit gleichermaßen für mobile Anwendungen und Installationen geeignet.


Eigenschaften

  • Verzerrungsfreier CODA Audio 15" Konuslautsprecher
  • Erweiterte Tiefbasswiedergabe bis 35 Hz (-6 dB)
  • System Impedanz optimiert für kleinere LINUS Systemverstärker
  • Maximaler Schalldruckpegel 133 dB (Peak)

This post is also available in: English (Englisch)

Übersicht

Der U15-SUB ist ein kompakte Tiefbasserweiterung mit einem ausgeprägten Tieftonbereich bis unter 40 Hz. Er ergänzt unter anderem die Systeme der HOPS-Serie und das CoRAY-Linenstrahler System.

Der 15”-Treiber weist einen hohen Wirkungsgrad und sehr geringe Intermodulationsverzerrungen auf. Die 3″-Schwingspule sorgt für eine linearen Hub von 22 mm und geringe Verzerrungen bei hoher Auslenkung. Die geringe Port-Kompression und das optimierte Gehäusedesign, bieten eine präzise und kräftige Basswiedergabe.

Die kompakte Größe und das geringe Gewicht von 26 kg, machen den U15-SUB zu einer idealen Basserweiterung für kleine bis mittlere Veranstaltungen, bei denen eine kräftige und kontrollierte Basswiedergabe bei schlankem Design gefordert wird.

Der U15-SUB verfügt über M6-Montagepunkte, an denen der optionale AU15 Flug- und Montagebügel befestigt werden kann. Auf der Oberseite befindet sich eine Befestigungsplatte mit M20-Innengewinde zur Montage von Distanzrohren. Für den Transport stehen Schutzhüllen und Dollys für einen oder mehrere übereinander gestapelte U15-SUB ́s bereit.

Dank seiner auf Wirkungsgrad optimierten Impedanz von 4 Ohm liefert der U15-SUB eine kompromisslos hohe Ausgangsleistung und damit eine enorme Wirtschaftlichkeit im Gesamtsystem.

Der U15-SUB ist für den Betrieb an LINUS-Systemverstärkern entwickelt und stellt in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Spezifikation

Typ: Kompakter 15" Subwoofer
Anwendungsgebiete: Kleine / Mittelgroße Veranstaltungsstätten
Frequenzgang (-6 dB): 35 Hz - 150 Hz
Belastbarkeit (AES/Peak): 1000 W / 4000 W
Sensitivity 1 W / 1 m:* 97 dB
Max. Schalldruckpegel:** 133 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS5-C Optimum / Maximum: 4/8
LINUS10-C Optimum / Maximum: 4/8
LINUS14D Optimum / Maximum: 4/8
LINUS10 Optimum / Maximum: 2/4
Bestückung: Verzerrungsfreier 15" Konuslautsprecher mit 3" (77 mm) Voice Coil, 1000 W (AES)
Nennimpedanz: 4 Ohm (1+/1-)
Anschlüsse: 2x Neutrik™ NL4MP
Montage: M6 Montagepunkte
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
IP Schutzart (DIN EN 60529) IP54
Wetterschutz-Optionen: Standard IP55: IP55 (feste Anschlussleitung) MG1 (Marine Grade 1): IP55
Abmessungen (BxHxT): 518 x 424 x 595 mm / 20.39 x 16.69 x 23.43"
Nettogewicht: 26 kg / 57.32 lbs
* Half-space loading. ** Measured with pink noise 6 dB crest factor.
