TiRAY : Line Array.

Klein. Stark. Flexibel.

TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Size Comparison
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Photo
TiRAY Size Comparison

2-Wege Fullrange-Line-Array, 300 W, zwei 5" Konustreiber mit extrem geringer Verzerrung und 5" HF-Neodym Planar Wave Treiber

  • TiRAY ist ein ultrakompaktes 2-Wege Line-Array, das für Anwendungen entwickelt wurde, bei denen hohe Klangtreue und hervorragende Sprachverständlichkeit bei kleinem Footprint gefordert sind. Das System enthält zwei 5" verzerrungsarme Konuslautsprecher und einen 5" Neodym Planar-Wave-Treiber.


Eigenschaften

  • Ultra kompakte Größe
  • Einzigartiger 5" Neodym Planar-Wave-Treiber
  • Zwei extrem verzerrungsarme 5" Konustreiber
  • Horizontaler Nennabstrahlwinkel von 100°
  • Splay-Winkel zwischen den Elementen von 0° bis 12° in 1°-Schritten einstellbar
  • Hervorragender Klang und Sprachverständlichkeit
  • Fullrange-fähig
  • Vertikaler Gesamtöffnungswinkel abhängig vom Arrayaufbau
  • Multiplex-Gehäuse mit Polyurea-Beschichtung für extreme Haltbarkeit und Wasserschutz
  • Tieftonerweiterung mit der TiLOW Basserweiterung
  • Systemintegration mit CODA Audio LINUS-Systemverstärkern

This post is also available in: English (Englisch)

Übersicht

TiRAY ist ein ultrakompaktes 2-Wege Line-Array, das für Anwendungen entwickelt wurde, bei denen hohe Klangtreue und hervorragende Sprachverständlichkeit bei kleinem Footprint gefordert sind.

TiRAY profitiert von den innovativen Treiber- und Systemdesign- Technologien von CODA Audio. Es beinhaltet zwei extrem verzerrungsarme 5”-Konuslautsprecher mit hohem Wirkungsgrad und einen 5”-Planar-Wave-Treiber, der bereits bei 950 Hz angekoppelt ist und für eine außergewöhnliche Sprachverständlichkeit sorgt.

Das System ist für eine Vielzahl von Beschallungen im mobilen Einsatz und Festinstallationen geeignet. TiRAY kann in Arrays von 6 bis 24 Elemente geflogen werden und ist so für kleine bis mittelgroße Veranstaltungen einsetzbar. Das Abstrahlverhalten ist vertikal in 1°-Schritten von 0° bis 12° pro Element einstellbar. Horizontal verfügt das System über einen Nennabstrahlwinkel von 100° symmetrisch.

TiRAY ist mit einem vollständig integrierten Dreipunkt- Rigging-System ausgestattet. Es steht umfangreiches Zubehör für Flugbetrieb, Ground-Stacks und den Einsatz auf Lautsprecherstativen, sowie die Kombination mit der Basserweiterung TiLOW zur Verfügung.

Die akustisch und mechanisch voll kompatible Basserweiterung TiLOW, ergänzt das TiRAY im Tiefton- und Tiefmittenbereich und steigert in Kombination insbesondere die Gesamtreichweite des Systems.

TiRAY und TiLOW sind für den Betrieb an LINUS- Systemverstärkern entwickelt und stellen in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Systemlösungen

TiRAY 12-0-0

SYSTEM COMPONENTS



12x TiRAY

01x LINUS10-C

02x FR-TR

TiRAY 12-4-4

SYSTEM COMPONENTS



12x TiRAY

04x TiLOW

04x G18-SUB

02x LINUS10-C

02x FR-TR

02X TGA

TiRAY 18-4-08

SYSTEM COMPONENTS



18x TiRAY

04x TiLOW

08x G18-SUB

03x LINUS10-C

04x FR-TR

TiRAY 24-8-8

SYSTEM COMPONENTS



24x TiRAY

08x TiLOW

08x G18-SUB

04x LINUS10-C

04x FR-TR

Spezifikation

Typ: Ultrakompaktes 2-Wege Line-Array System
Anwendungsgebiet: Line-Array
Frequenzgang (-6 dB): 70 Hz - 20 kHz (-6 dB)
Belastbarkeit AES / Peak (passiv): 300 W / 1200 W
Sensitivity low: 94 dB
Max. SPL peak low: 124 dB
Sensitivity high: 113 dB
Max. SPL peak high: 139 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS5-C Optimum / Maximum: 8/12
LINUS10-C Optimum / Maximum: 8/12
LINUS14D Optimum / Maximum: 8/12
LINUS10 Optimum / Maximum: 4/6
Nennabstrahlwinkel horizontal: 100°
Öffnungswinkel (vertikal): Array-abhängig, 0°-12° (in Schritten 0°, 1°, 3°, 5°, 7°, 9°, 12°)
Bestückung:
LF: 2x 5" Neodym-Tieftöner, 1,5" (38 mm) Schwingspule, je 150 W (AES)
High frequency: 5" Neodym Planar-Wave-Treiber, 1,75" (44,4 mm) Schwingspule, 80 W (AES)
Trennfrequenz(en): 950 Hz passiv
Nennimpedanz: 8 Ω (+2/-2)

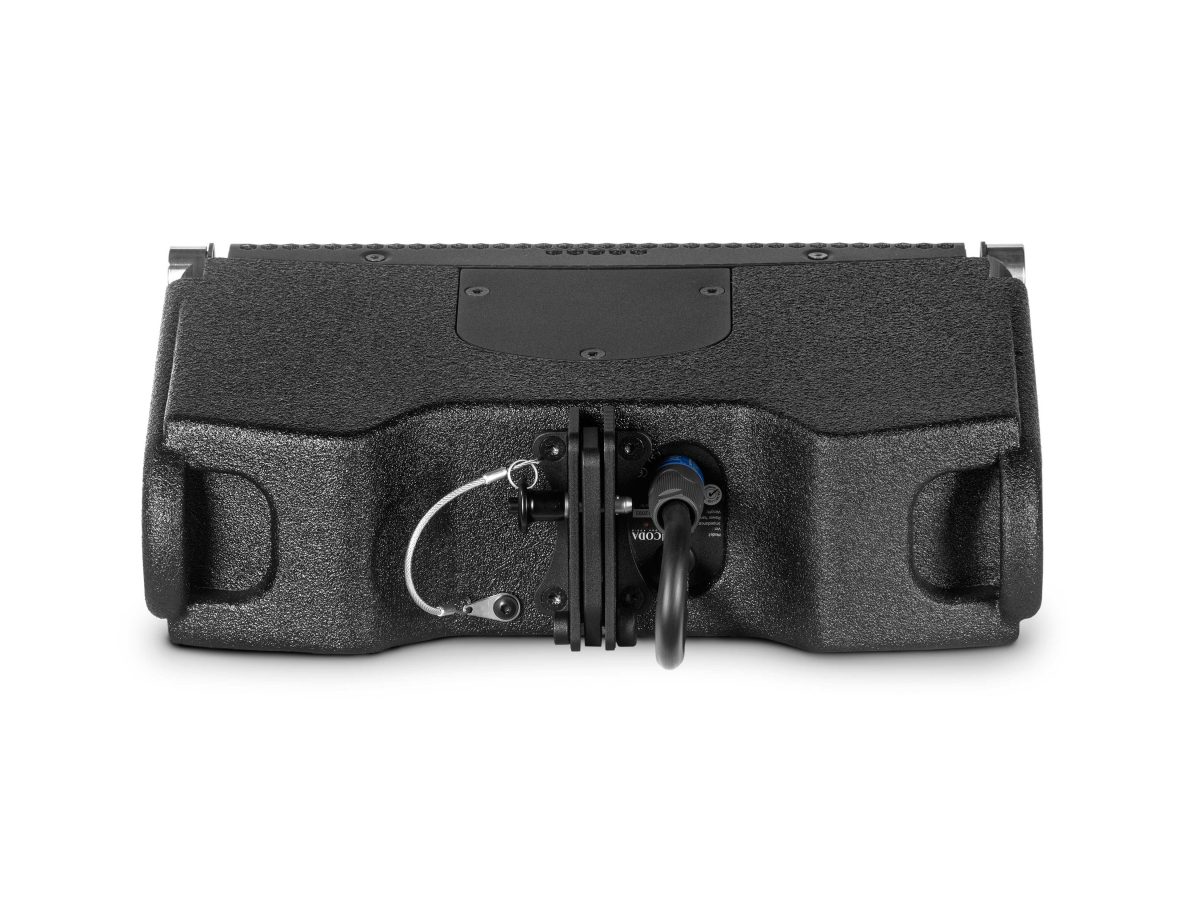

Anschlüsse: 1 x Neutrik® NL4MP+ 1x Link-Kabel mit Neutrik® NL4F
Enclosure shape: Horizontales Trapez 2 x 6°
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Rigging Hardware: 3-Punkt integriert
Abmessungen (BxHxT): 404 x 155 x 253 mm / 15,91 x 6,10 x 9,96"
Nettogewicht: 9,9 kg / 21,83 lbs
Systemleistung
Array Frequenzgang (-6 dB) Maximale Spitzenleistung
1 Gehäuse 70 Hz - 20 kHz 124 dB
4 Gehäuse 70 Hz - 20 kHz 136 dB
8 Gehäuse 70 Hz - 20 kHz 142 dB

Zubehör

  • FR-TR

    This post is also available in: English (Englisch)

    Frame for flying or ground stacking TiRAY and TiLOW

  • FRT-TR

    This post is also available in: English (Englisch)

    Compact frame for TiRAY

  • EXBAR-TR

    This post is also available in: English (Englisch)

    Extension bar for FR-TR and FRT-TR

  • SA-TR

    This post is also available in: English (Englisch)

    Splay adapter for TiRAY.
    Enables connection of TiRAY frames below TiRAY Systems

  • CUTi

    This post is also available in: English (Englisch)

    CUTi: Compact flying and stacking adaptor for up to 6x TiRAY

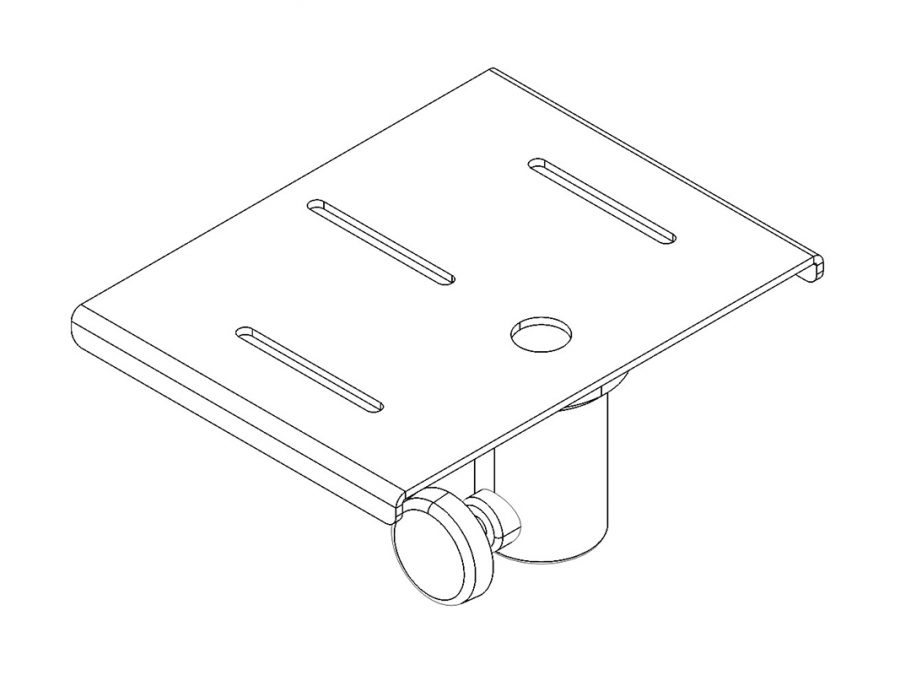

  • CUTi-SF v2

    This post is also available in: English (Englisch)

    CUTi-SF v2: Standfitting adaptor for CUTi

  • TGA

    This post is also available in: English (Englisch)

    Groundstacking and flying adaptor for TiRAY

  • LP-AR

    This post is also available in: English (Englisch)

    Laser plate for FR-AR and FR-TR frame

  • VARIO CLAMP

    This post is also available in: English (Englisch)

    General truss clamp for AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS frames and extension bar

Downloads

DateiAktion
TiRAY DatasheetDownload
TiRAY GLL file for EASE and EASE Focus 3Download
Loading Capacity Calculation (TiRAY, TiLOW)Download
TiRAY CAD Drawing 2DDownload
TiRAY CAD Drawing 3DDownload
TiRAY Accessories - DrawingsDownload





CODA Audio Weather Protection Download
