D5-Cube : Point Source.

Ultrakompaktes 2-Wege Koaxialsystem

D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Size Comparison
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Photo
D5-Cube Size Comparison

Ultrakompakter 2-Wege 5"/1" Koaxiallautsprecher

  • Der D5-Cube ist ein kompromisslos konstruiertes, passives 2-Wege 5"/1" Koaxial-Lautsprechersystem in einem klassischen Holzgehäuse, das eine echte Punktschallquelle darstellt.


Eigenschaften

  • Ultrakompakter 2-Wege 5″/1″ Koaxiallautsprecher
  • 5″/1″ Koaxial Lautsprecher
  • Punktschallquellensystem mit kohärenter Wellenfront
  • Überragende Klangqualität
  • Nennimpedanz von 16 Ohm für einfaches Daisy-Chaining (Parallelbetrieb)

This post is also available in: English (Englisch)

Übersicht

Der D5-CUBE ist ein passiver 2-Wege 5”/1”-Koaxial-Lautsprecher, der ohne Kompromisse als echte Punktschallquelle in einem ultrakompakten Gehäuse entwickelt wurde. Er ist perfekt für dezentrale Beschallungen geeignet.

Der leistungsstarke 5”-Tieftöner mit koaxial montiertem Ringmembran-Treiber, sorgt für eine außergewöhnliche Sprachverständlichkeit, beeindruckende Dynamik und eine Reichweite, welche die Erwartungen an ein solch kompaktes System bei weitem übertrifft.

D5-CUBE ist für den Passivbetrieb ausgelegt und dank einer Nennimpedanz von 16 Ohm prädestiniert für lange Kabelwege und mehrere, parallel geschaltete Lautsprecher, wie sie üblicherweise bei Festinstallationen zum Einsatz kommen.

Insgesamt sechs M6-Aufnahmepunkte mit Lochbild für die gängigsten Halterungen und -adapter, sowie ein im Lieferumfang enthaltener U-Bügel garantieren vielfältige Montagemöglichkeiten. Mit dem im Gehäuseboden integrierten 3/8“-Gewinde können zudem Mikrofonstative, Mini-TV-Zapfen und weiteres Zubehör mit dem Lautsprecher verbunden werden. Egal, welche der zahlreichen Montagemöglichkeiten genutzt wird; alle sind optisch dezent.

In Kombination mit den Tiefbasserweiterungen U12-SUB für mobile Anwendungen, oder U12i-SUB für Festinstallationen, erweitert sich der Frequenzangang bis auf unter 40 Hz. Das System bietet so eine sehr dezente Optik bei dennoch vollem Klangbild.

D5-CUBE sind für den Betrieb an LINUS-Systemverstärkern entwickelt und stellen in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Systemlösungen

NO. 2: 16x D5 + 8x PW12

SYSTEM COMPONENTS:

16x D5-Cube or D5-Tube or D5-Ceiling
8x PW12
1x LINUS5-C / LINUS10-C

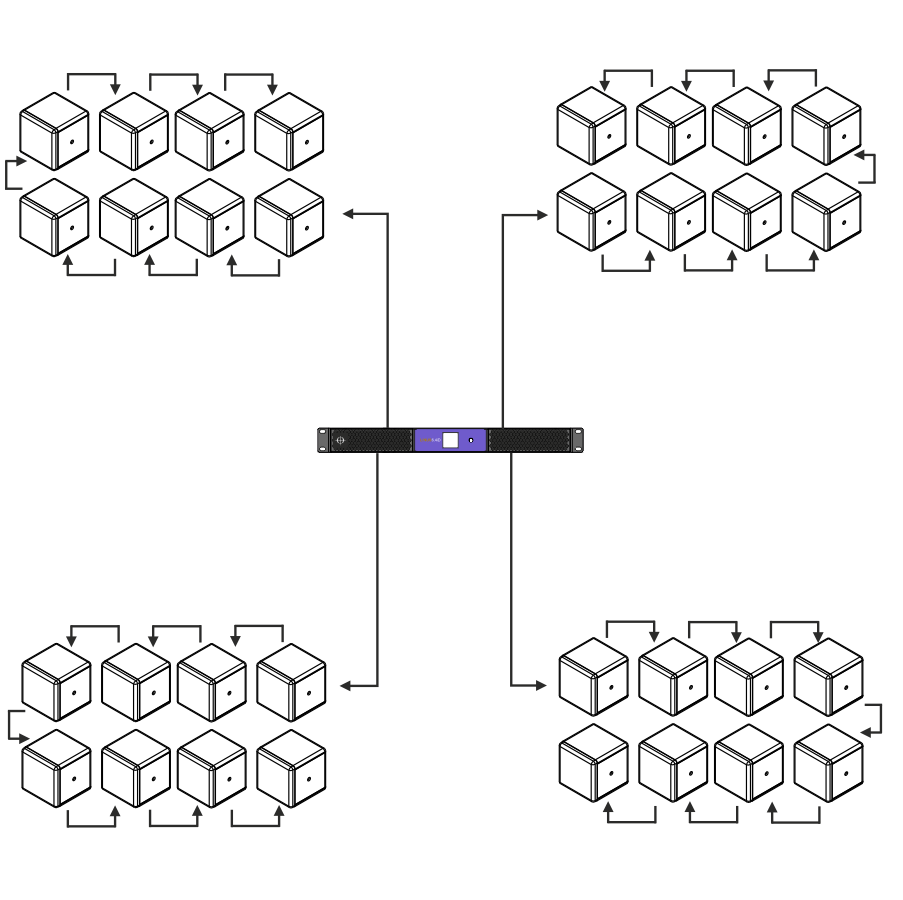

NO. 1: 32x D5

SYSTEM COMPONENTS:

32x D5-Cube or D5-Tube or D5-Ceiling
1x LINUS5-C / LINUS10-C

Spezifikation

Typ: Ultrakompaktes 2-Wege Koaxialsystem
Anwendungsgebiete: Nahfeldbeschallung von hervorragender Qualität
Frequenzgang (-6 dB): 90 Hz – 21 kHz
Belastbarkeit AES: 125 W
Belastbarkeit Programm: 250 W
Belastbarkeit Peak: 500 W
Sensitivity: 91 dB
Max. Schalldruckpegel: 117 dB
Abstrahlverhalten: 90° symmetrisch
Bestückung:
LF: 5″ Konustreiber
1.5″ (38 mm) voice coil, 120 W (AES)
High frequency: 1″ Koaxial Treiber,
1.75″ (44.4 mm) voice coil, 80 W (AES)
Trennfrequenz(en): 1600 Hz passiv
Nennimpedanz: 16 Ω
100 V Version (optional): 100 VA
Anschlüsse: 2 x Neutrik™ NL4MP
Gehäusematerial: Birken-Multiplex
Montage: 4x M6, 1x 3/8″ Montagepunkte, U-Bügel im Lieferumfang
IP Schutzart (DIN EN 60529): IP23
Wetterschutz-Optionen: MG1 (Marine Grade 1): IP56
Abmessungen (BxHxT): 160 x 160 x 160 mm / 6.3 x 6.3 x 6.3″
Nettogewicht: 3.5 kg / 7.72 lbs

* Measured with pink noice 6 dB crest factor. Gemessen im Halbraum.

Zubehör

  • CU5DC

    This post is also available in: English (Englisch)

    Vertical u-bracket for D5-CUBE

  • 24471

    This post is also available in: English (Englisch)

    Wall mount for D5-Cube, G308-Pro, HOPS5 and HOPS8

  • D5-TUBE 100V

    This post is also available in: English (Englisch)

    D5-TUBE / D5-CUBE including 100 V TRAFO, 100 VA

Downloads

DateiAktion
D5-Cube Data Sheet (English)Download
D5-Cube Datenblatt (Deutsch)Download
D5-Cube EASE DataDownload
D5-Cube CAD Drawing 2DDownload
D5-Cube CAD Drawing 3DDownload
D5-Cube Accessories - DrawingsDownload
CODA Audio Weather Protection Download
