D20 : Point Source.

3-Wege Fullrange-Lautsprechersystem für Installationen

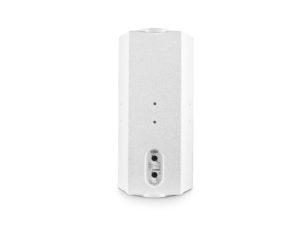

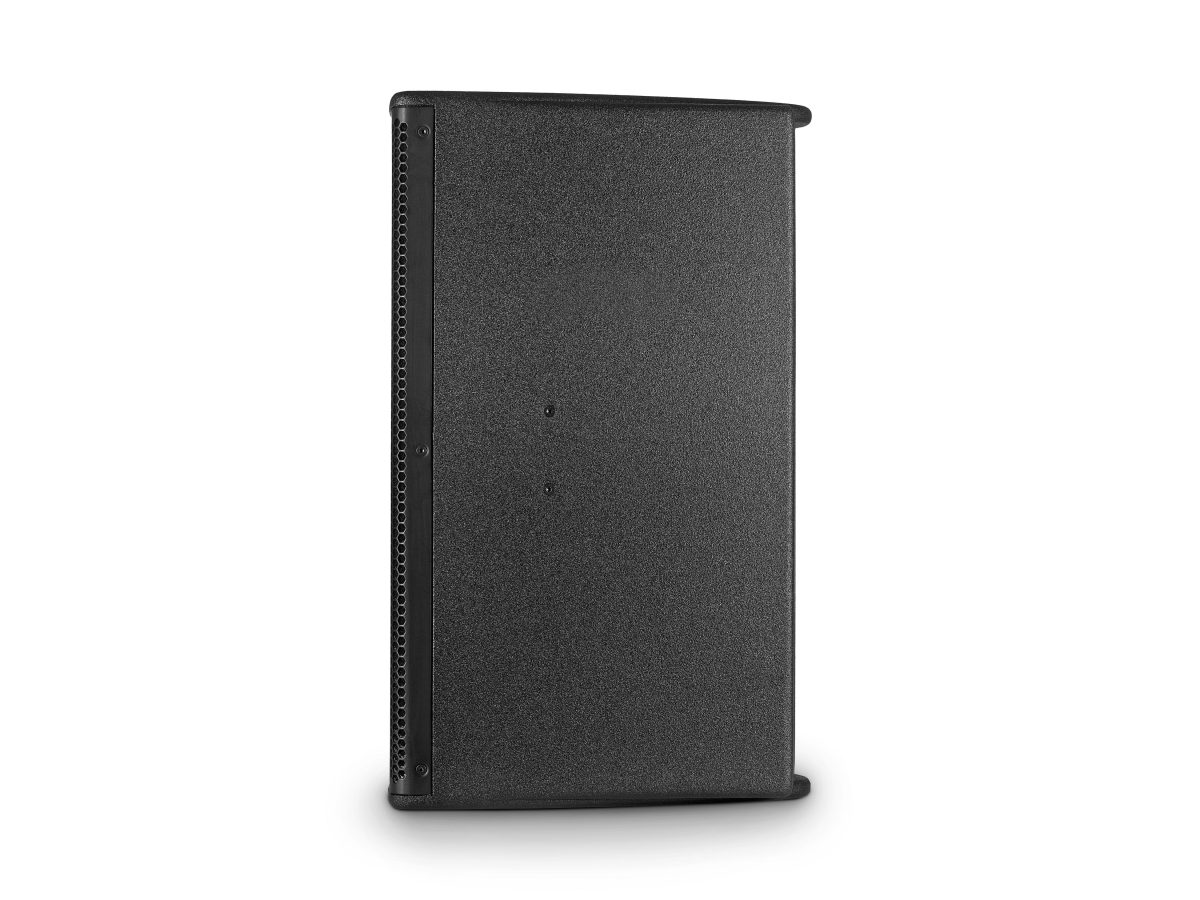

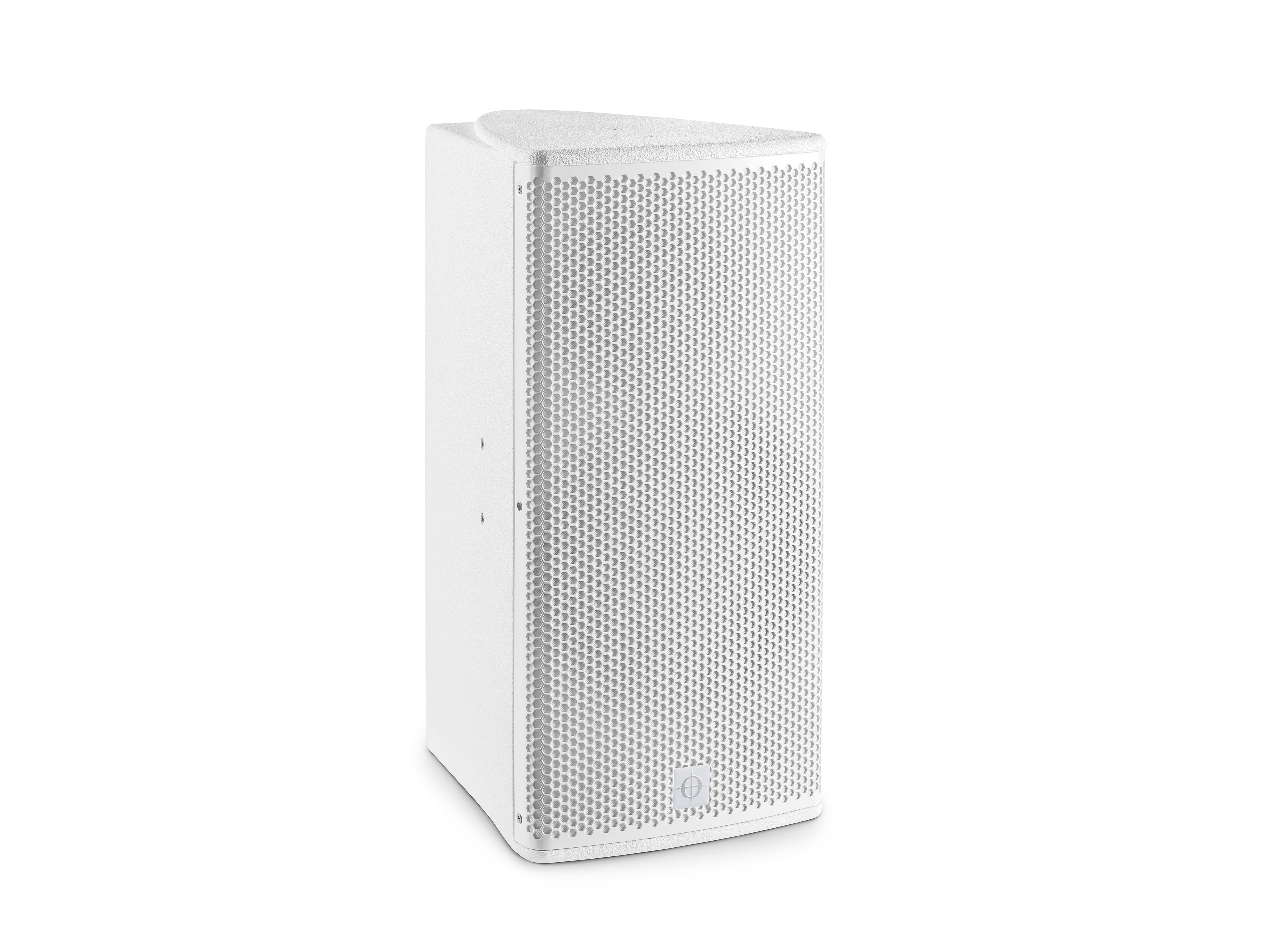

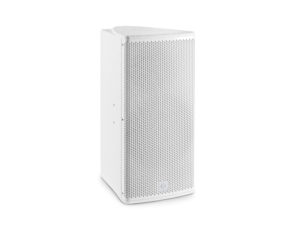

D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo
D20 Photo

Kohärente 3-Wege Punktschallquellen-Technologie, echte Fullrange-Tauglichkeit (35 Hz - 20 kHz), 8"/1,75"-Koaxialsystem und ergänzender 12" langhub Konustreiber.

  • Die D20 ist ein passives 3-Wege-Kompaktsystem, welches speziell für kleine bis mittelgroße Installationen entwickelt wurde, die eine ausgeprägte Bassiwedergabe, ein gleichmäßiges Abstrahlverhalten und höchste Klangtreue fordern.


Eigenschaften

  • 3-Wege kohärente Punktquellen-Technologie
  • Echte Full Range Performance (35 Hz - 20 kHz)
  • 8”/1.75” Koaxialtreiber und 12” langhub Konustreiber
  • Hohe Belastbarkeit von 1000 W (AES)
  • Symmetrisches Abstrahlverhalten von 90°
  • Überragende Klangqualität
  • Optimiert für Nahfeldanwendungen
  • High Output before Feedback
  • Systemintegration mit LINUS-Systemverstärkern
  • Integrierte M6-Montagepunkte

This post is also available in: English (Englisch)

Übersicht

Geschichte

Große Studiomonitore werden speziell entwickelt, um tiefe Frequenzen auch bei niedrigen Pegeln wiederzugeben. Im Gegensatz dazu sind „Fullrange“-PA-Lautsprecher nie wirklich Fullrange; sie sind auf einen hohen Wirkungsgrad oberhalb von 60 Hz optimiert. Es bedarf deshalb ergänzender Subwoofer für die Wiedergabe des unteren Frequenzbereichs.

Es gibt nur sehr wenige, professionelle Lösungen mit einem kompakten Gehäuse, die überhaupt in der Lage sind, diesen Tieftonbereich bei hohem Schalldruck zu bieten. Die D20 ist eine solche Lösung – eine kompakte 3-Wege-Punktschallquelle, die entwickelt wurde, um kompromisslos tiefe Frequenzen auch bei hohem Pegel liefern zu können.

Beschreibung

Die D20 ist ein passives 3-Wege-Kompaktsystem, welches speziell für kleine bis mittelgroße Installationen entwickelt wurde, die eine ausgeprägte Bassiwedergabe, ein gleichmäßiges Abstrahlverhalten und höchste Klangtreue fordern.
Der Lautsprecher enthält einen 12” langhub Konustreiber und einen 8”/1.75” Koaxialtreiber.
Das fortschrittliche Design richtet die akustischen Zentren der Schallwandler so aus, dass sie wie eine einzige Punktquelle zusammen arbeiten. Diese einzigartige Lautsprecherkonstruktion gewährleistet eine kohärente Wellenfront ohne Hot Spots. Die präzise Richtcharakteristik gewährleistet eine gleichmäßige Abdeckung mit perfekter zeitlicher Abstimmung zwischen den Komponenten.

True Full Range

Der Lautsprecher enthält einen 12” langhub Konustreiber, welcher den Frequenzbereich von 35 Hz – 400 Hz abdeckt. Die 3-Zoll-Schwingspule ist 32mm hoch und sorgt so für einen linearen Hub von 22 mm / pp bei konstanter Magnetfeldstärke. Drei spezielle Aluminiumringe reduzieren Intermodulationsverzerrungen, indem sie Induktionsschwankungen auf ein Minimum reduzieren. Dieses Design reduziert die Verzerrungen eines typischen Subwoofers bei längeren Auslenkungen drastisch und verbessert die Gesamtklangqualität durch tiefe und druckvolle Bässe.

Echte Kohärenz

Das Herzstück der D20 ist ein speziell entwickelter 8″/1,75″ Koaxialtreiber. Der 8” Konustreiber deckt mit hoher Effizienz und linearem Wiedergabeverhalten den Midrange-Bereich von 200 – 1800 Hz ab. Der Hochtontreiber enthält eine ultraleichte 1,75″-Ringmembran, die ein außergewöhnlich akkurates Einschwingverhalten und gleichzeitig sehr hohen Wirkungsgrad im Frequenzbereich von 1kHz bis 20 kHz bietet. Dieser spezielle Schallwandler wurde so entwickelt, dass er eine kohärente 90°-Wellenfront aus einer einzige Quelle abstrahlt – für eine hervorragende Abstrahlkontrolle und einen unverfälschten und transparenten Klang.

Kontrolliertes Abstahlverhalten bei hohem Schalldruckpegel

Der tiefe und der mittlere Frequenzbereich überlappen sich im Bereich 200 – 400 Hz, während sich der mittlere und hohe Frequenzbereich zwischen 1 – 1,8 kHz überschneiden. Dadurch wird der maximale Schalldruck des Systems erhöht und die Richtwirkung verbessert.

System Solution

Die D20 ist für den Betrieb an LINUS Lautsprecher-Management-Verstärkern entwickelt und stellt in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Optionen

Kundenspezifische Farben und ein spezieller witterungsschutz für besonders anspruchsvolle Outdoor-Anwendungen sind optional erhältlich.

Anwendungen

Das System ist Konzipiert für kleine bis mittlere Installationsanwendungen, bei denen ein erweiterter Tieftonbereich bei hohem Pegel erforderlich ist, aber keine Subwoofer eingesetzt werden sollen oder können. Tatsächlich liefern bereits zwei D20 Lautsprecher einen verglichbaren Tieftonbereich und die gleiche Leistung wie ein einzelner 18″-Subwoofer.

Systemlösungen

NO. 1: 8x D20

SYSTEM COMPONENTS:

8x D20
1x LINUS5-C / LINUS10-C

NO. 2: 4x D20 + 2x G18-SUB

SYSTEM COMPONENTS:

4x D20
2x G18-Sub
1x LINUS10-C

Spezifikation

Typ: Passives 3-Wege Fullrange-Installations-Lautsprechersystem
Anwendungsgebiet: Hochwertige Nahfeldanwendungen mit ausgeprägter Basswiedergabe
Frequenzgang (-6 dB): 35 Hz - 21 kHz
Belastbarkeit AES: 1000 W
Peak power: 4000 W
Sensitivity: 97 dB*
Max. Schalldruckpegel: 133 dB**
Abstrahlverhalten: 90° symmetrisch
Bestückung:
LF: 12" Konustreiber, 1000 W (AES)
Bestückung MF / HF: 8"/1.75" Koaxialtreiber, Mid: 2" (51 mm), High: 1.75" (44.4 mm) voice coil, 180 W + 80 W (AES)
Trennfrequenz(en): 300 Hz, 1.3 kHz passiv
Nennimpedanz: 4 Ω
Boxen pro Verstärkerkanal: 1***
Anschlüsse: 2x Neutrik™ NL4MP
Montage: 10x M6-Montagepunkte
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen (BxHxT): 342 x 700 x 425 mm / 13.46 x 27.56 x 16.73"
Nettogewicht: 26 kg / 57.32 lbs
Witterungsgeschützte Version: Optional
* Measured with pink noise 6 dB crest factor. **Half-space loading. *** In low SPL applications up to 2x D20 per channel can be connected.

Zubehör

  • CUD20V

    This post is also available in: English (Englisch)

    Vertical u-bracket for D20

  • CUD20H

    This post is also available in: English (Englisch)

    Horizontal u-bracket D20

  • AK2D

    This post is also available in: English (Englisch)

    Array kit for 2 x D12 / D20

  • 24481

    This post is also available in: English (Englisch)

    Wall Mount for CoRAY / CoRAY4L Twin, fixed on CA4 / 1x CoRAY4i or CoRAY4i twin, fixed on CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20

  • M6 RING

    This post is also available in: English (Englisch)

    For rigging G308 / G308-Pro / G515-Pro / G512-Pro / G715-Pro / D8 / D12 / D20

Downloads

DateiAktion
D20 DatasheetDownload
D20 CAD Drawing 2DDownload
D20 CAD Drawing 3DDownload
D20 Accessoires - DrawingsDownload
D20 GLL file for EASEDownload
CODA Audio Weather Protection Download
