D12 : Point Source.

Kompaktes 2-Wege Koaxial-Lautsprechersystem für Installationen

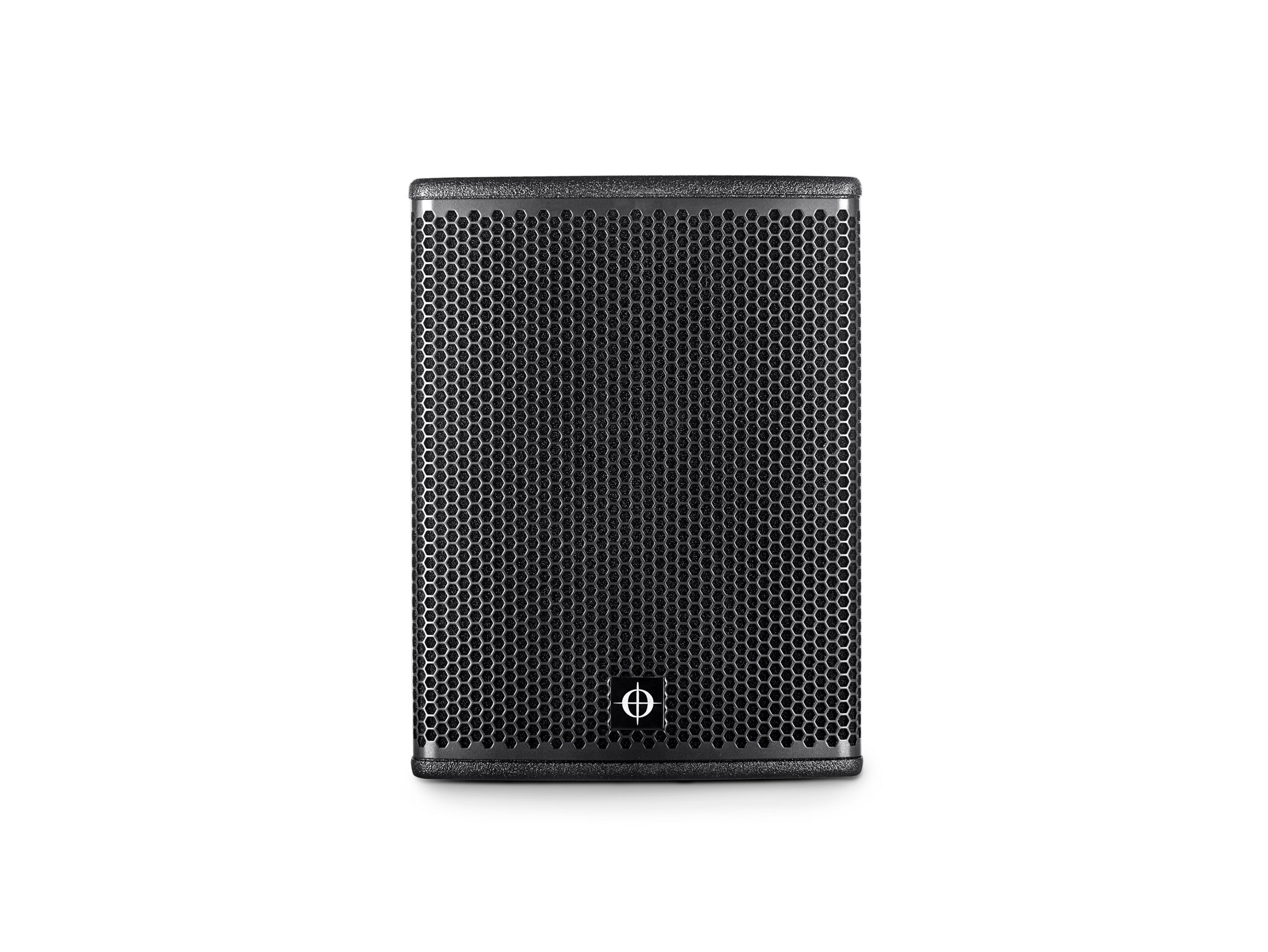

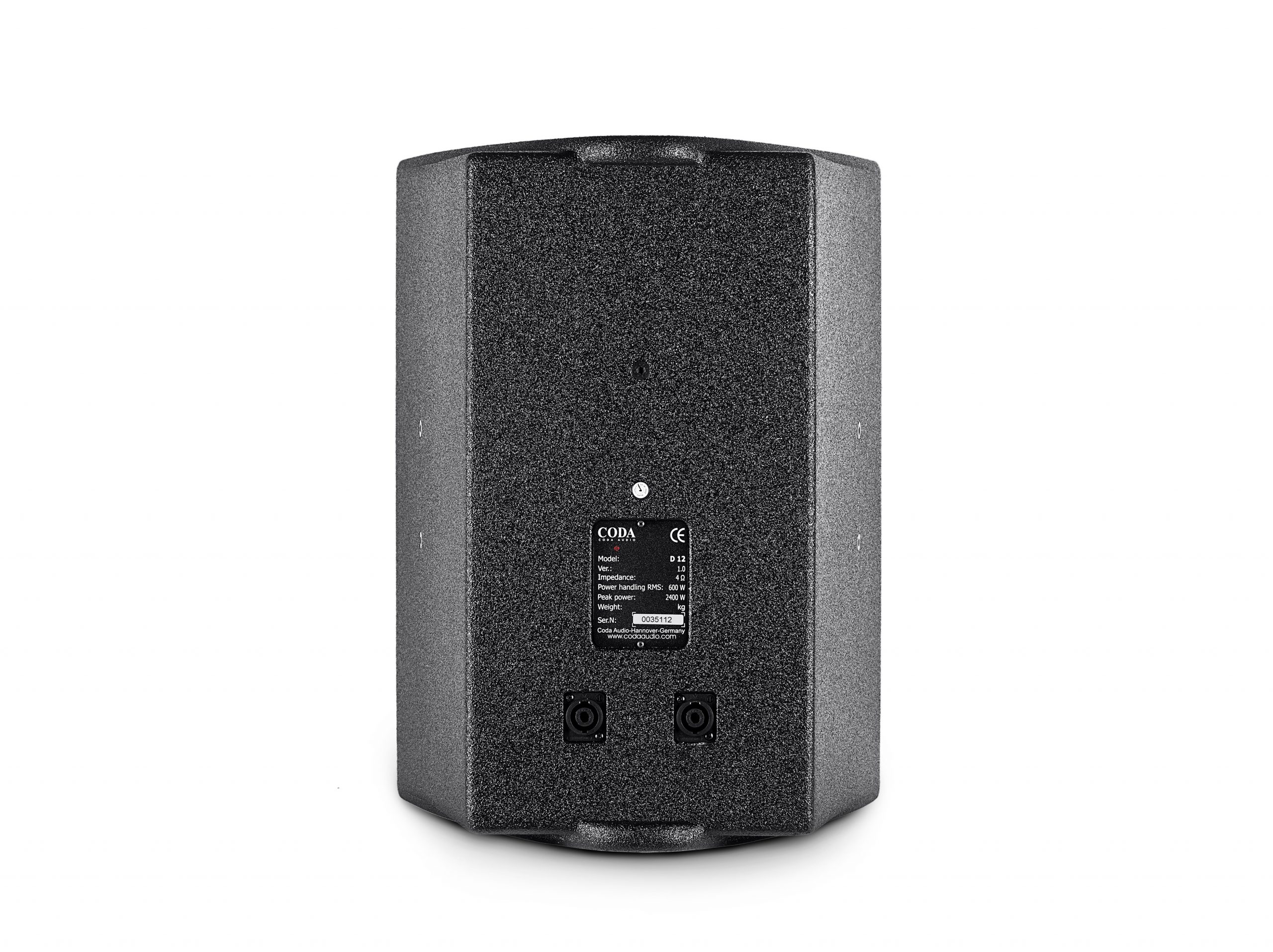

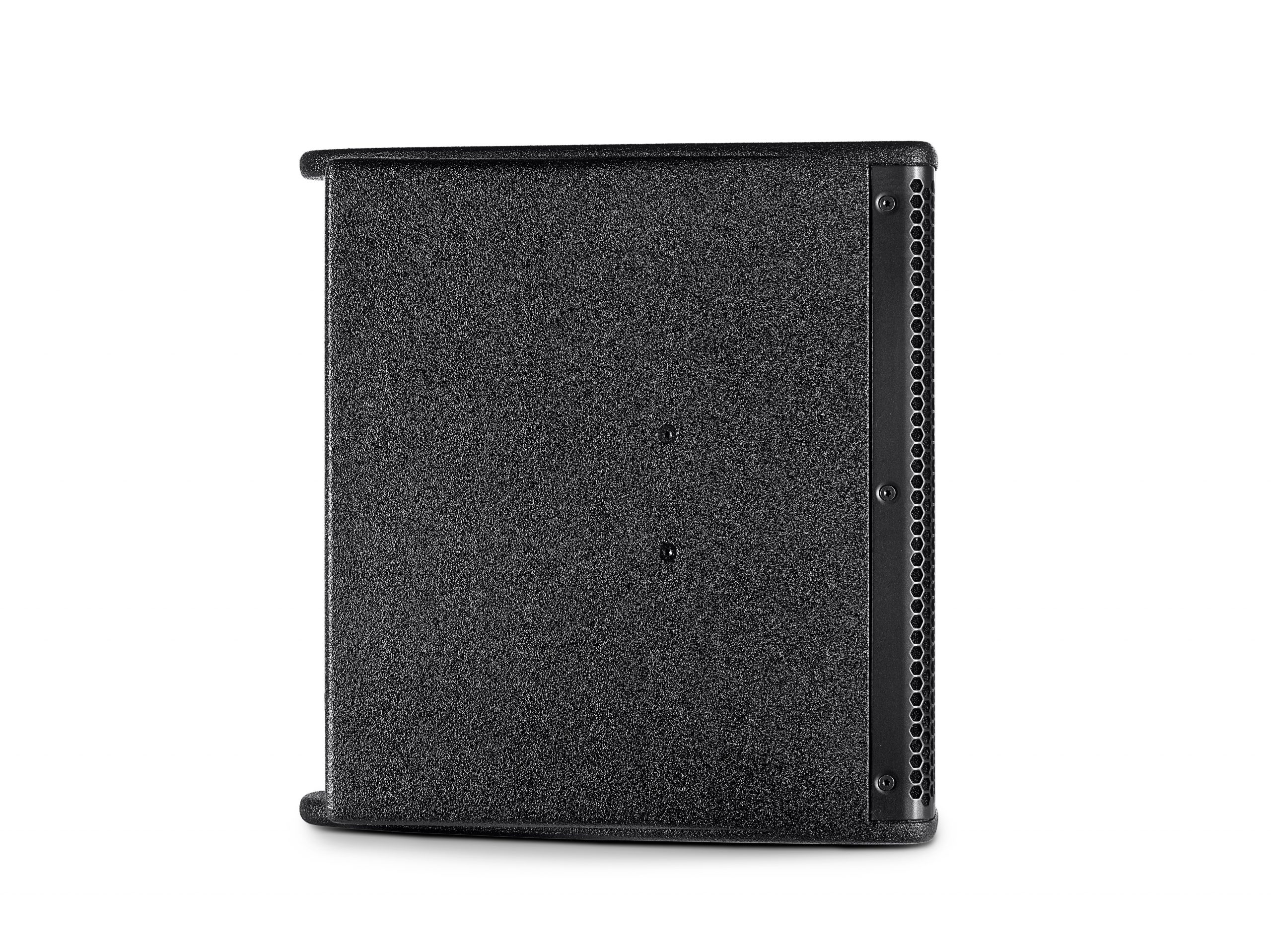

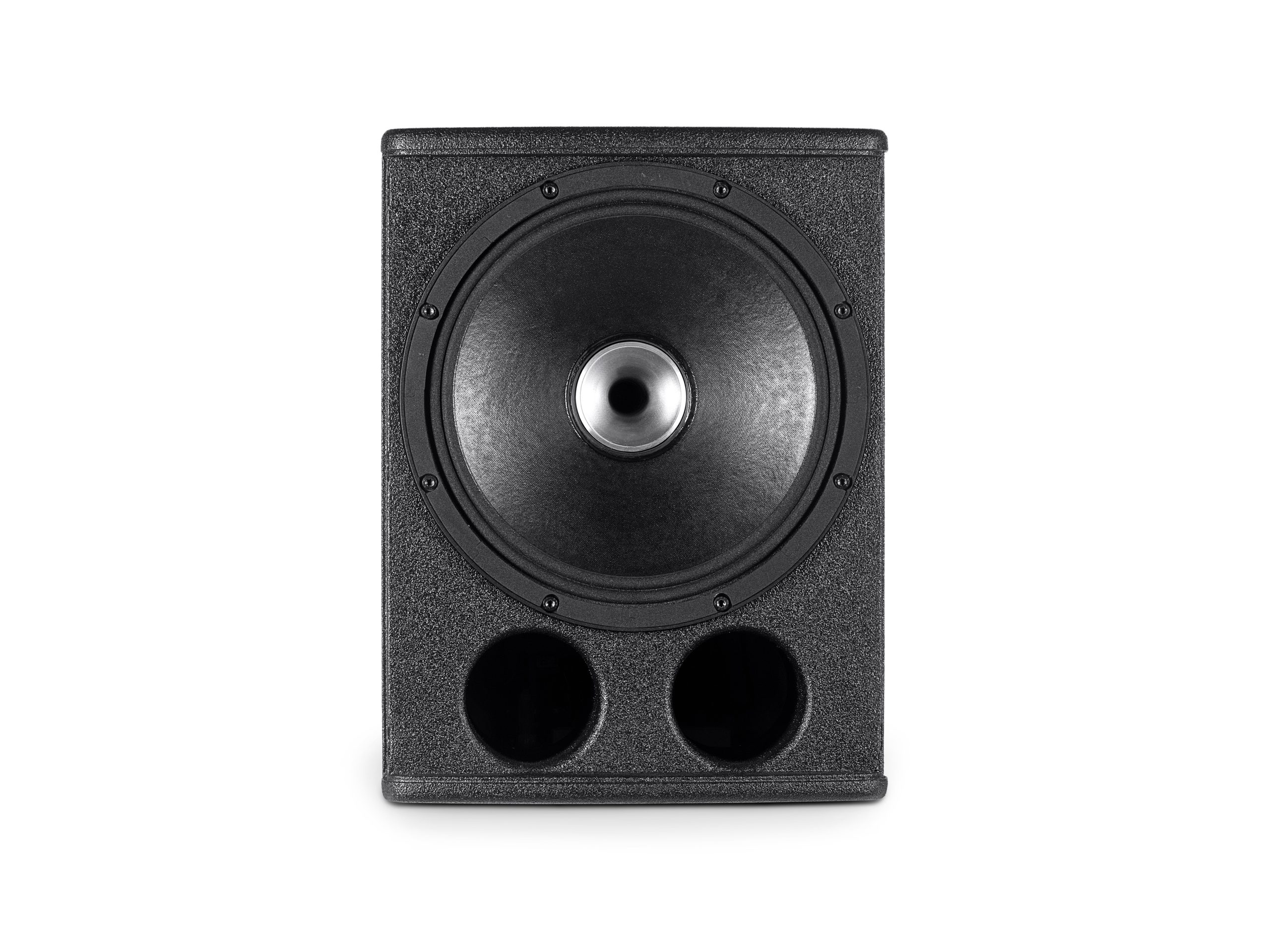

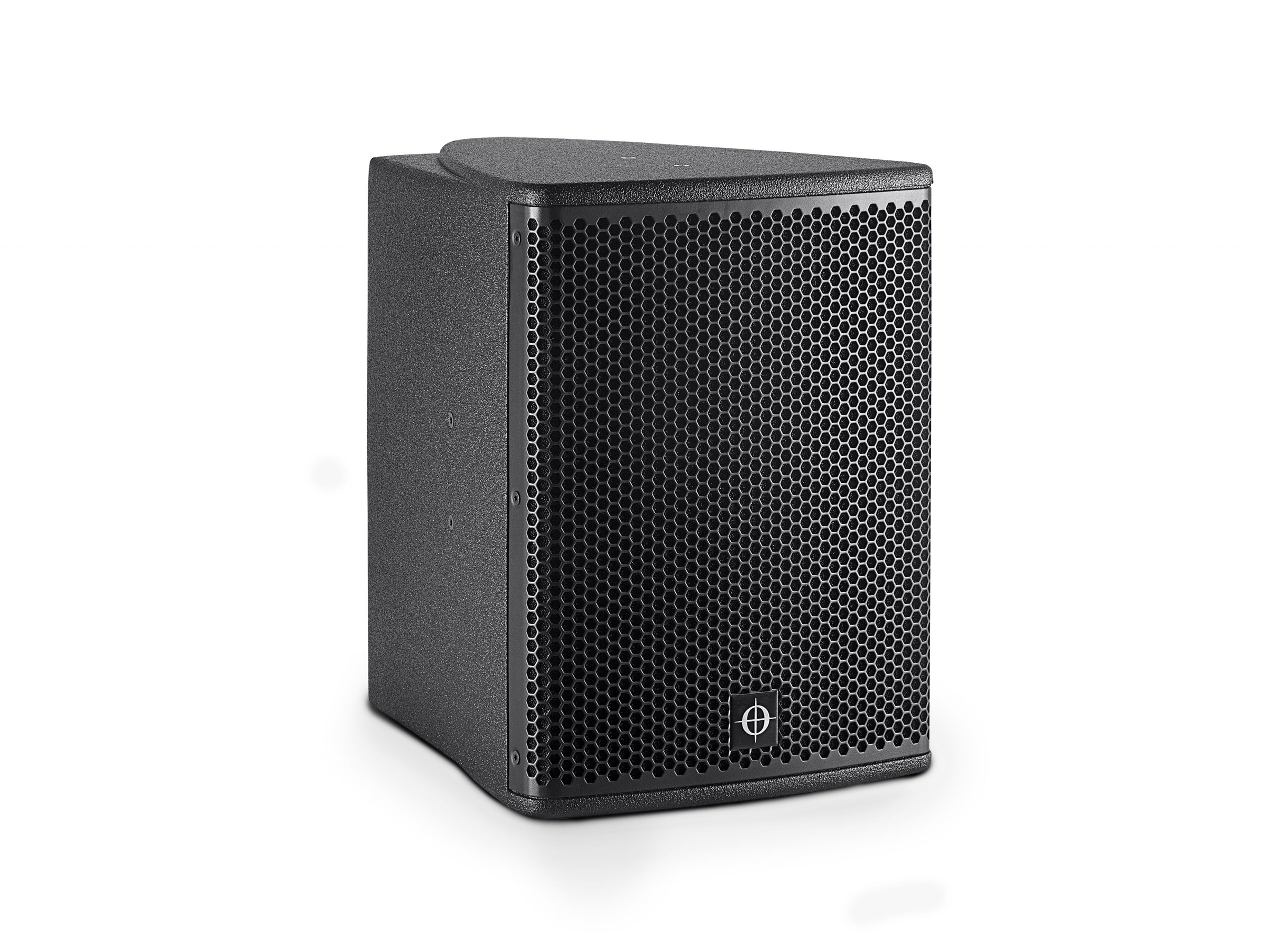

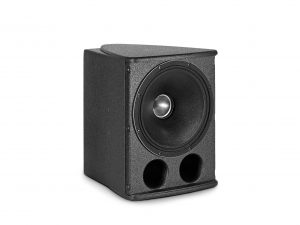

D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Size Comparison
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Photo
D12 Size Comparison

Kompaktes 2-Wege Koaxialsystem, innovatives 12"/1,75" Koaxial-Schallwandlerdesign

  • Die D12 ist ein passives 2-Wege-Koaxial-Lautsprechersystem, welches speziell für kleine bis mittelgroße Installationen entwickelt wurde, die ein Kompaktsystem mit gleichmäßigem Abstrahlverhalten und höchster Klangtreue fordern. Der Lautsprecher enthält einen leistungsstarken 12” Konustreiber mit einem koaxial angeordnetem Hochtontreiber mit 44.4mm Schwingspule.


Eigenschaften

  • Koohärente 2-Wege Punktqschallquellen-Technologie
  • Verzerrungsarmer 12” Konustreiber mit 3" VC und drei Demodulationsringen
  • Koaxial angeordneter 1.75" Ringmembrantreiber für hervorragende Hochtonwiedergabe
  • Hohe Belastbarkeit von 600 W (AES)
  • Symmetrisches Abstrahlverhalten von 90°
  • Überragende Klangqualität
  • Optimiert für Nahfeldanwendungen
  • High Output before Feedback
  • Systemintegration mit LINUS-Systemverstärkern
  • Integrierte M6-Montagepunkte

This post is also available in: English (Englisch)

Übersicht

Die D12 ist ein passives 2-Wege-Koaxial-Lautsprechersystem, welches speziell für kleine bis mittelgroße Installationen entwickelt wurde, die ein Kompaktsystem mit gleichmäßigem Abstrahlverhalten und höchster Klangtreue fordern. Der Lautsprecher enthält einen leistungsstarken 12” Konustreiber mit einem koaxial angeordneten 1.75” Ringmembrantreiber mit 44.4mm Schwingspule für den Hochtonbereich.

Das fortschrittliche Design richtet die akustischen Zentren der Schallwandler so aus, dass sie wie eine einzige Punktquelle zusammen arbeiten. Diese einzigartige Lautsprecherkonstruktion gewährleistet eine kohärente Wellenfront ohne Hot Spots. Die genaue Richtcharakteristik von symmetrischen 90° sorgt für ein gleichmäßiges Abstrahlverhalten mit perfekter zeitlicher Abstimmung zwischen den Komponenten.

Unterstützt durch ein umfangreiches Sortiment von Montage- und Flugzubehör stellt die D12 eine hochmoderne Lösung für nahezu alle hochwertigen Nahfeldbeschallungen im Installationsbereich dar.

Fortschrittliche Treibertechnologie

Das Herzstück der D12 ist ein speziell entwickelter 12″/1,75″ Koaxialtreiber. Der 12” Konustreiber deckt mit hoher Effizienz und linearem Wiedergabeverhalten den Midrange-Bereich von 60 – 1300 Hz ab. Drei spezielle Aluminiumringe reduzieren Intermodulationsverzerrungen, indem sie Induktionsschwankungen auf ein Minimum reduzieren.
Der koaxial montierte Hochtontreiber verfügbt über eine ultraleichte 1,75″-Ringmembran, die ein außergewöhnliches Einschwingverhalten mit sehr hohem Wirkungsgrad von 1 kHz bis 20 kHz bietet.
Dieser spezielle Schallwandler wurde so entwickelt, dass er eine kohärente 90°-Wellenfront aus einer einzige Quelle abstrahlt – für eine hervorragende Abstrahlkontrolle und einen unverfälschten und transparenten Klang.

System Solution

Die D12 ist für den Betrieb an LINUS Systemverstärkern entwickelt und stellt in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Optionen

Kundenspezifische Farben und ein spezieller witterungsschutz für besonders anspruchsvolle Outdoor-Anwendungen sind optional erhältlich.

Anwendungen

Unterstützt durch ein umfangreiches Sortiment von Montage- und Flugzubehör stellt die D12 eine hochmoderne Lösung für nahezu alle hochwertigen Nahfeldbeschallungen im Installationsbereich dar.

Systemlösungen

NO. 1: 8x D12

SYSTEM COMPONENTS:

8x D12
1x LINUS5-C / LINUS10-C

NO. 2: 4x D12 + 2x G15-SUB

SYSTEM COMPONENTS:

4x D12
2x G15-Sub
1x LINUS5-C / LINUS10-C

Spezifikation

Typ: Kompaktes, passives 2-Wege Koaxialsystem für Installationen
Anwendungsgebiet: Hochwertige Nahfeldanwendungen
Frequenzgang (-6 dB): 57 Hz - 21 kHz
Belastbarkeit AES: 600 W
Peak power: 2400 W
Sensitivity: 98 dB*
Max. Schalldruckpegel: 132 dB**
Abstrahlverhalten: 90° symmetrisch
Bestückung:
LF: 12" Konustreiber 3" (77mm) VC, 600 W (AES)
Bestückung MF / HF: Ringmembran-Kompressionstreiber, 1,75" (44,4 mm) VC, 80 W (AES)
Trennfrequenz(en): 1.2 kHz passiv
Nennimpedanz: 4 Ω
Boxen pro Verstärkerkanal: 1***
Anschlüsse: 2x Neutrik™ NL4MP
Montage: 10x M6-Montagepunkte
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen (BxHxT): 342 x 452 x 425 mm / 13.46 x 17.8 x 16.73"
Nettogewicht: 19 kg / 41.89 lbs
Witterungsgeschützte Version: Optional
* Half-space loading. ** Measured with pink noise 6 dB crest factor. *** In low SPL applications up to 2 x D12 per channel can be connected.

Zubehör

  • CUD12V

    This post is also available in: English (Englisch)

    Vertical u-bracket for D12

  • CUD12H

    This post is also available in: English (Englisch)

    Horizontal u-bracket D12

  • AK2D

    This post is also available in: English (Englisch)

    Array kit for 2 x D12 / D20

  • 24481

    This post is also available in: English (Englisch)

    Wall Mount for CoRAY / CoRAY4L Twin, fixed on CA4 / 1x CoRAY4i or CoRAY4i twin, fixed on CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20

  • M6 RING

    This post is also available in: English (Englisch)

    For rigging G308 / G308-Pro / G515-Pro / G512-Pro / G715-Pro / D8 / D12 / D20

Downloads

DateiAktion
D12 DatasheetDownload
D12 CAD Drawing 2DDownload
D12 CAD Drawing 3DDownload
D12 Accessoires - DrawingsDownload
D12 GLL file for EASEDownload
CODA Audio Weather Protection Download
