SCP : Sensor Controlled Subwoofer.

Hochleistungs Doppel 18" Sensor Control Subwoofer

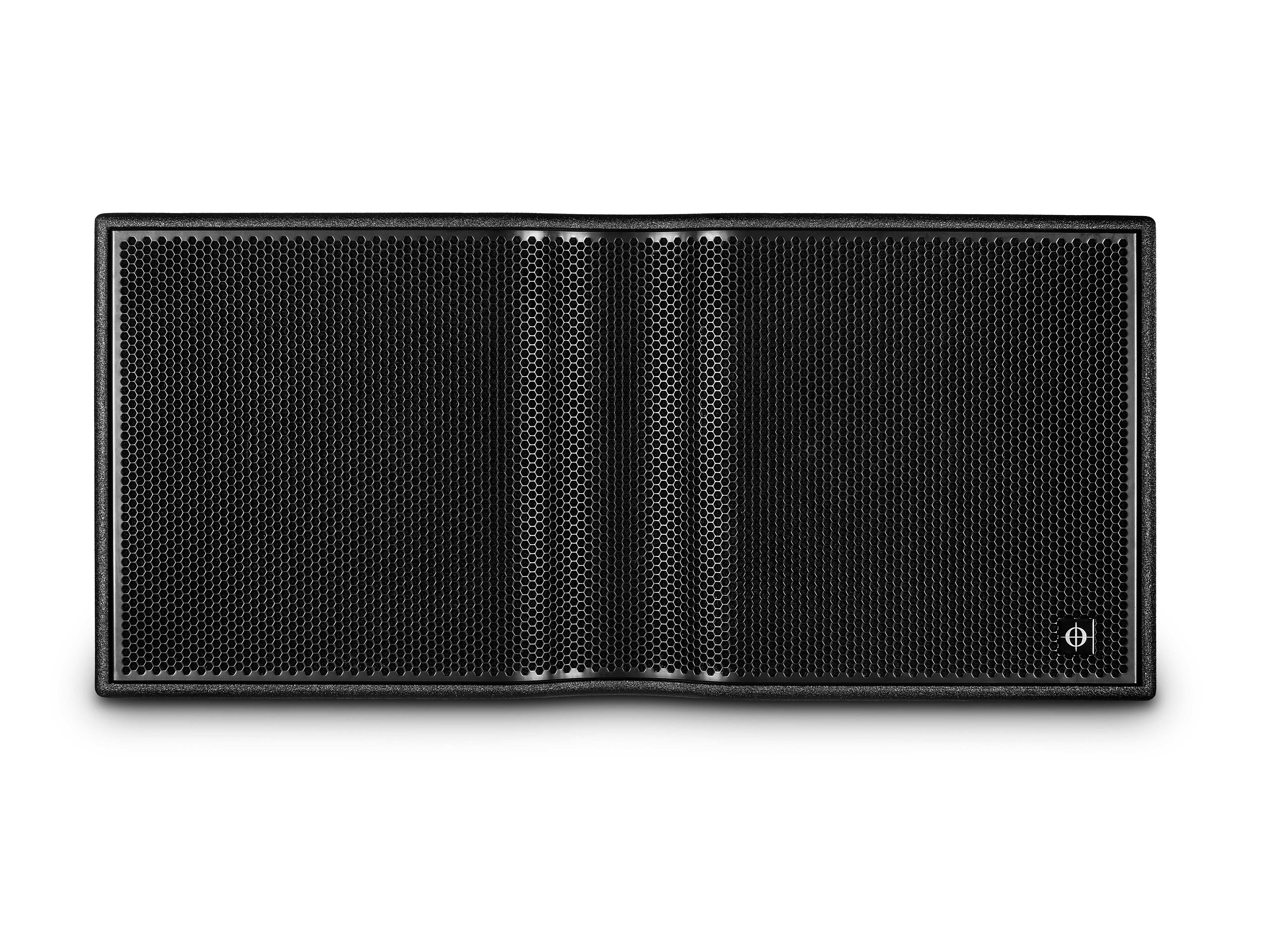

SCP Photo
SCP Photo
SCP Photo
SCP Photo
SCP Photo
SCP Size Comparison
SCP Photo
SCP Photo
SCP Photo
SCP Photo
SCP Photo
SCP Size Comparison

Zwei 18" Konustreiber mit extrem hoer Auslenkung, ein integriertem Beschleunigungssensor misst die Bewegung der Schwingspule

  • Der SCP eignet sich perfekt als Tiefbasserweiterung für die Systeme der G700-Serie und CUE-Serie und erweitert die Tiefbasswiedergabe hinunter bis 25 Hz. SCP ist auch die Tiefbasserweiterung für das AiRAY High Output Line Array System. Typische Anwendungen sind Touring, Theater, Gotteshäuser, Discotheken und Nachtclubs und Live-Sound-Veranstaltungen.


Eigenschaften

  • 2x CODA Audio 18" Langhub Konuslautsprecher
  • Der integrierte Velocity Sensor misst die Bewegung der Voice Coil
  • Erweiterte Tiefbasswiedergabe bis 25 Hz (-6 dB)
  • Omnio oder Cardioid Konfigurationen
  • Extrem Verzerrungsarm
  • Sehr schnelles Ansprechverhalten. Die obere und unterste Frequenz sind time aligned.
  • LINUS RACKS beinhalten einen integrierten DSP, liefern die benötigte Betriebsleistung und die Regelschleife für den Velocity Sensor.

This post is also available in: English (Englisch)

Übersicht

Die preisgekrönte CODA Audio Sensor Controlled Technology wird durch die Subwoofer der SCP-Serie erweitert. Durch die Kombination eines geschlossenen Regelkreises mit großen, geräuscharmen Laminar-Flow-Ports bietet der SCP-Subwoofer eine erhöhte Leistung und ein kontrolliertes Ansprechverhalten. Diese Technologie übertrifft alles, was herkömmliche Subwoofer können, und bietet messbare und deutlich hörbare Vorteile hinsichtlich Impulsantwort, Gruppenlaufzeit, Wasserfall und Verzerrungen. In der Tat ist der Frequenzbereich von 35 – 100 Hz zeitlich angeglichen, während die Gruppenlaufzeit im Bereich von 25 – 35 Hz geringfügig zunimmt. Die reduzierte Gruppenlaufzeit führt zu einer extrem präzisen und musikalischen Basswiedergabe. Die Klangqualität liegt damit weit über der von herkömmlichen Systemen mit Port-Design.

Der SCP eignet sich perfekt als Tiefbasserweiterung für die Systeme der G700-Serie, CUE-Serie, AiRAY und ViRAY kompakt Line Array Systeme und erweitert die Tiefbasswiedergabe hinunter bis 25 Hz. Typische Anwendungen sind Touring, Theater, Gotteshäuser, Discotheken und Nachtclubs und Live-Sound-Veranstaltungen. Es handelt sich um einen Doppel 18″ Sensor Controlled Subwoofer im kompakten Bassreflexgehäuse. Die Treiber enthalten einen integrierten Velocity-Sensor, der die Membranbewegung in Echtzeit misst, sie mit dem Audio-Eingangssignal abgleicht und die Treiberspannung und/oder den Strom des Verstärkers so anpasst, dass jede Ungenauigkeit in Bezug auf den Treiber korrigiert wird. Es handelt sich um eine selbstoptimierende, geschlossene Rückkopplungsschleife, die reguliert welche Korrekturen der Treiber benötigt, um das Audio-Eingangssignal präzise und unverfälscht wiederzugeben. Der entscheidende Vorteil ist ein erweitertes und kontrolliertes Wiedergabeverhalten. Jegliche Verzerrungen, die durch den Treiber oder das Gehäuse entstehen, werden durch die Gegenkopplungsschleife sofort korrigiert.

Der SCP ist mit zwei extrem langhubigen und verzerrungsarmen 18” Neodymium Konustreibern ausgestattet, von denen einer mit einem integrierten Velocity-Sensor ausgestattet ist, der die Membranbewegung misst, vergleicht und kontrolliert. Der neodymium Antrieb liefert einen extrem hohen magnetischen Fluss für einen erhöhten Wirkungsgrad. Die 4″-Schwingspule ist 50 mm hoch und sorgt so für einen linearen Hub von 40 mm/pp bei konstanter Magnetfeldstärke. Eine State-of-the-art Karbonfasermembran sorgt für maximale Steifigkeit und geringe bewegte Masse. Drei spezielle Aluminiumringe reduzieren Intermodulationsverzerrungen, indem sie Induktionsschwankungen auf ein Minimum reduzieren. Dieses Design reduziert die Verzerrungen eines typischen Subwoofers bei großen Auslenkungen drastisch und verbessert die Gesamtklangqualität durch tiefe und druckvolle Bässe. Der Sensor ist im Grunde genommen eine zusätzliche Schwingspule, die mit der Antriebsschwingspule des Lautsprechers in einem hochpräzisen, magnetisch abgeschirmten System verbunden ist.

Ausgewählte CODA Audio LINUS DSP-Verstärker (z.B. LINUS14, LINUS10) beinhalten den sogenannten Comparator; einen integrierten Regelkreis für den Betrieb der Sensor Controlled Subwoofer. Neben den üblichen Lautsprecherausgängen, besitzen LINUS Systemverstärker mit Comparator ergänzend einen 5-poligen Neutrik-XLR-Eingange je Kanalpaar. Die elektronische Regelschleife des Comparator misst die Schwingspulenauslenkung der Konustreiber und korrigiert das Signal, wodurch jede Form von Verzerrung dramatisch vreduziert wird. Die Einheit ist für einen gleichmäßigen Frequenzgang bis zu 25 Hz (-6 dB) eingestellt.

Systemlösungen

NO. 1: 4x SCP OMNI

SYSTEM COMPONENTS:

4x SCP (omnidirectional mode)

1x LINUS RACK20

NO. 2: 4x SCP CARDIO

SYSTEM COMPONENTS:

4x SCP (cardio mode)

1x LINUS RACK20

NO. 3: 4x SCP CARDIO

SYSTEM COMPONENTS:

4x SCP (cardio mode)

1x LINUS RACK20

Spezifikation

Typ: Hochleistungs Doppel 18" Sensor Control Subwoofer
Anwendungsgebiet: Hochleistungs Subwoofer
Frequenzgang (-6 dB): 25 Hz - 120 Hz
Belastbarkeit (AES/Peak): 3000 W / 12000 W
Sensitivity 1 W / 1 m:* 103 dB
Max. Schalldruckpegel:** 144 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS14D Optimum / Maximum: 4/4
LINUS10 Optimum / Maximum: 2/4
Bestückung: 2x Verzerrungsfreier 18" Neodymium Konuslautsprecher mit 4" (101,6 mm) Voice Coil, jeweils 1500 W (AES)
Nennimpedanz: 4 Ohm (+1/-1)
Anschlüsse: 2 x Neutrik TM NL4MP (Rückseite)
+1 x Neutrik TM NL4MP (Vorderseite)
Velocity Sensor Anschlüsse: 1 x Neutrik TM NC3MAV (Rückseite)
1 x Neutrik TM NC3MAV (Vorderseite)
Montage: -/-
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen: (BxHxT) 1190 x 547 x 800 mm / 46.85 x 21.54 x 31.1"
Nettogewicht: 95 kg / 209.44 lbs
* Half-space loading. **Measured with pink noise 6 dB crest factor.

Zubehör

  • CAH-SCP-10

    This post is also available in: English (Englisch)

    Hybrid speaker and sensor system cable, 10 m
    1xNL4 speakon® +1x 5-POLXLR-M
    2xNL4 speakon® +2x 3-POLXLR-F

  • CAH-SCP-20

    This post is also available in: English (Englisch)

    Hybrid speaker and sensor system cable, 20 m
    1xnl4 speakon® +1x 5-polxlr-m
    2xnl4 speakon® +2x 3-polxlr-f

  • CO-SCP-1

    This post is also available in: English (Englisch)

    Protection cover for single SCP

  • CO-SCP-2

    This post is also available in: English (Englisch)

    Protection cover for 2x SCP

  • DOT-SCP

    This post is also available in: English (Englisch)

    Transport dolly for SCP

Downloads

DateiAktion
SCP DatasheetDownload
SCP CAD Drawing 2DDownload
SCP CAD Drawing 3DDownload
SCP Accessories - DrawingsDownload
CODA Audio Cardioid DeploymentsDownload
CODA Audio Weather Protection Download
