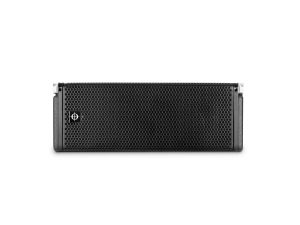

ViRAY : Line Array.

Kompaktes 3-Wege Line-Array-System

ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Size Comparison
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Photo
ViRAY Size Comparison

Einzigartiger 8" koaxialer Mittel-/Hochton-Planartreiber, zwei 8" Neodym-Konustreiber mit extrem geringer Verzerrung

  • ViRAY ist ein kompaktes und sehr leistungsfähiges 3-Wege Line-Array, das ein breites Anwendungsspektrum bietet, bei dem eine hohe Klangtreue, gleichmäßige Abdeckung und dauerhaft hoher Pegel gefordert sind.


Eigenschaften

  • Phasenlinear
  • Frequenzgang: 55 Hz bis 22 kHz (-6 dB)
  • Belastbarkeit: 600 W AES
  • Patentierte 8” DDP-Treiber
  • Zwei extrem verzerrungsarme 8” Neodym-Konustreiber
  • Variabler horizontaler Nennabstrahlwinkel von 120° oder 80° symmetrisch und 100° asymmetrisch durch austauschbare ViCOUPLER
  • Splay-Winkel zwischen den Elementen von 0° bis 10° in 1°-Schritten einstellbar
  • Akustisch und riggingkompatibel zum AiRAY, SC2-F und SCV-F

This post is also available in: English (Englisch)

Das ViRAY ist ein kompaktes 3-Wege Line-Array Element mit variablem Abstrahlverhalten für den mobilen Einsatz und Installationsanwendungen.

Der Lautsprecher enthält zwei 8“-Neodymium Konustreiber und einen patentierten 8“ DDP-Driver. Wahlweise ist es mit Couplern für 120° oder 80° symmetrischem horizontalem Nennabstrahlwinkel ausgeführt, die jederzeit nachträglich umgerüstet werden können. Sie sind als Sets aus zwei Coupler-Elementen ausgeführt, was ergänzende asymmetrische Kombinationen ermöglicht.

Wie alle CODA Audio Lautsprecher, ist das ViRAY für den Betrieb an LINUS-Systemverstarkern und -Racks entwickelt und optimiert. Als geschlossenes System stellen sie in Kombination eine ganzheitliche Losung dar, die dem Anwender optimale Performance, höchste Betriebssicherheit und umfangreiche Möglichkeiten für das Systemtuning und -Monitoring bietet. Das ViRAY kann wahlweise 2-Weg aktiv (LF + MF/HF) oder 3-Wege passiv betrieben werden. Mit seinem 16 Ohm Design können pro Kanal eines LINUS Systemverstärker bis zu sechs ViRAY (1-Weg passiv) betrieben werden.

Ein vollständig integriertes 3-Punkt Rigging System mit ausschließlich unverlierbaren Teilen sorgt für einfaches Handling. Es dienst zur Verbindung mit Lautsprecherelementen gleichen Typs, geeigneten Systemkomponenten und zum Anbringen optionaler Zubehörteile und ist konsequent auf einen schnellen und dennoch sicheren Workfow optimiert. Das optionale Zubehör umfasst Flugrahmen und mehr. Für den Transport stehen Cases bereit.

Das Gehäuse des ViRAY ist aus Birken-Multiplex gefertigt und mit einer Feuchtigkeits- und UV-beständigen schwarzen Polyurea-Versiegelung in RAL9005 versehen. Auf Wunsch kann das System auch in anderen RAL-Farben ausgeliefert werden.Die Front ist durch ein stabiles Wabengitter mit hinterlegtem Schaumstoff geschützt. Mit IP54 weist es Schutz gegen Staub und Spritzwasser auf und ist für den temporären Outdoor-Einsatz bestens geeignet. Für den dauerhaften Einsatz im Freien, ist das ViRAY auch in einer Ausführungsvariante mit vollem Strahlwasserschutz gemäß IP55 lieferbar.

Im Zusammenspiel mit weiteren CODA Audio Produkten, wie weiteren ViRAY Elementen, der SC2-F Basserweiterung, und ergänzenden Subwoofern, entsteht ein effzientes Gesamtsystem das begeistert.

Systemlösungen

ViRAY 8-2-4 Ground Stack

SYSTEM COMPONENTS



08x ViRAY

02x SC2-F

04x SCV-F

02x M-RACK

02x VGA

ViRAY 16-0-0

SYSTEM COMPONENTS



16x ViRAY

01x M-RACK

02x FR-AR Set

ViRAY 12-0-8

SYSTEM COMPONENTS



12x ViRAY

08x SCV-F

02x M-RACK

02x FR-AR Set

ViRAY 16-4-12

SYSTEM COMPONENTS



16x ViRAY

04x SC2-F

12x SCV-F

04x M-RACK

04x FR-AR Set

ViRAY 24-8-16

SYSTEM COMPONENTS



24x ViRAY

08x SC2-F

16x SCV-F

02x T-RACK

04x FR-AR Set

Rigging Examples

ViRAY Flown Arrays Example 1

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR

ViRAY Flown Arrays Example 2

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR

ViRAY Flown Arrays Example 3

  • 12x ViRAY;
  • 12x SCF-V
  • 3x FR-VR

ViRAY Flown Arrays Example 4

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR

ViRAY Flown Arrays Example 5

  • 10x ViRAY
  • 3x SCF-V
  • 3x FR-VR

Ground Stacked ViRAY Example 1

  • 6x ViRAY
  • 1x FR-VR
  • 4x TILT-VR

Ground Stacked ViRAY Example 2

  • 3x ViRAY
  • 3x SCF-V
  • 1x VGA

Ground Stacked ViRAY Example 3

  • 3x ViRAY
  • 3x SCF-V
  • 1x VGA-2

Spezifikation

Typ: Kompaktes 3-Wege Line-Array-System
Anwendungsgebiet: Minimal 1, maximal 24 Line-Array-Module
Frequenzgang (-6 dB): 55 Hz - 22 kHz (-6 dB)
Belastbarkeit AES / Peak (passiv): 600 W/ 2400 W
Low AES / Peak: 600 W/ 2400 W
Mid AES / peak: 150 W/ 1300 W
High AES / peak: 80 W/ 400 W
Sensitivity low 1 W / 1 m: 99 dB
Sensitivity mid/high 1 W/1 m: 112 dB
Max. SPL peak low: 133 dB
Max. SPL peak mid/high: 142 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS14D Optimum / Maximum: 8/12 (bi-amp) or 16/24 (passive)
LINUS10 Optimum / Maximum: 4/6 (bi-amp) or 8/12 (passiv)
Nennabstrahlwinkel horizontal: 120°, 80° or 100° (60° + 40° or 40° + 60°)
Öffnungswinkel (vertikal): Array-abhängig, 0°-10° in 1°-Schritten
Bestückung:
LF: 2x 8" Neodym-Konustreiber, 2" (50,8 mm) Spule, je 300 W (AES)
Bestückung MF / HF: 8" koaxialer Neodym Planar-Wellentreiber
Mid: 3.5" (90 mm) Spule, 150 W (AES)
Hi: 1.75" (44.4 mm) Spule, 80 W (AES)
Trennfrequenz(en): 600 Hz passiv oder Bi-amp (internal connector), 6300 Hz passiv
Anschlüsse: 1 x Neutrik® NL4MP+ 1x Link-Kabel mit Neutrik® NL4F
Nominal impedance LF / MF+ HF: 16 Ohm (1+/1-) / 16 Ohm (+2/-2)
3-way passive: 16 Ohm (2+/2-)
Enclosure shape: Horizontal trapezoid 2x 5°
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Rigging Hardware: Integriert
Abmessungen (BxHxT): 674 x 242 x 385 mm / 26.54 x 9.53 x 15.16"
Nettogewicht: 25.5 kg / 56.22 lbs
System Performance
Array Horizontale Abstrahlung Verticale Abdeckung Peak Output (+6 dB)
1xViRAY 120° or 80° 12° 133 dB
2x ViRAY 120° or 80° 0 - 10° adjustable 139 dB
4x ViRAY 120° or 80° 0 - 40° adjustable 145 dB
8x ViRAY 120° or 80° 0 - 80° adjustable 151 dB

Zubehör

  • FR-VR

    This post is also available in: English (Englisch)

    Heavy duty frame for flying or ground stacking ViRAY and/or SCV-F

  • EXBAR-VR

    This post is also available in: English (Englisch)

    Extension bar for FR-VR frame / SCV-F

  • TILT-VR

    This post is also available in: English (Englisch)

    Tilting leg Set for ground stacking ViRAY / SCV-F on FR-VR

  • DOW-VR-12

    This post is also available in: English (Englisch)

    Down fill frame for flying ViRAY under LA12

  • LP-VR

    This post is also available in: English (Englisch)

    Laser plate for FR-VR frame

  • FRT-VR

    This post is also available in: English (Englisch)

    Compact frame for flying ViRAY

  • SA-VR

    This post is also available in: English (Englisch)

    Splay adapter for ViRAY
    Enables connection of ViRAY frames below ViRAY Systems

  • VGA

    This post is also available in: English (Englisch)

    ViRAY / SCV-F ground stack adapter

  • VGA-2

    This post is also available in: English (Englisch)

    ViRAY / SCV-F ground stack adapter

  • ViCOUPLER 80°

    This post is also available in: English (Englisch)

    Horizontal coverage adaptor set

  • SH-VR

    This post is also available in: English (Englisch)

    Shackle for FR-AR and FR-VR

  • FC-VR

    This post is also available in: English (Englisch)

    Flight case for up to 4x ViRAY

  • VR-LINK

    This post is also available in: English (Englisch)

    Enables connection of up to 6 ViRAY with SC2-F or SCV-F

  • VR-AR-LINK

    This post is also available in: English (Englisch)

    Enables rear connection of ViRAY below AiRAY

  • TARGET PLATE

    This post is also available in: English (Englisch)

    Rigging accessory for line array frames

  • VARIO CLAMP

    This post is also available in: English (Englisch)

    General truss clamp for AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS frames and extension bar

Downloads

DateiAktion
ViRAY DatasheetDownload
GLL file for EASE and EASE Foucs 3 (ViRAY, SCV-F)Download
Loading Capacity Calculation (ViRAY_SCV-F_SC2-F)Download
ViRAY CAD Drawing 2DDownload
ViRAY CAD Drawing 3DDownload
ViRAY Accessories - DrawingsDownload



CODA Audio Weather Protection Download
