AiRAY : Line Array.

Hochleistungs 3-Wege Bi-Amped Line-Array-System

AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Size Comparison
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Size Comparison

Außergewöhnlich kompaktes doppel 12” 3-Wege-Hochleistungssystem mit einer hohen Belastbarkeit von 2000 W.

  • AiRAY ist ein leistungsstarkes, kompaktes doppel 12”, 3-Wege-Line-Array-System, das für ein breites Spektrum von Anwendungen entwickelt wurde, bei denen ein hoher Schallpegel, gleichmäßige Abdeckung und hervorragende Klangtreue erforderlich sind. Das einzigartige AiRAY-Paket vereint die hohe Leistung eines großen Systems mit der Flexibilität eines kompakten Systems und schafft somit eine neue Dimension für große Beschallungssysteme.


Eigenschaften

  • 2x 12” 3-Wege-Hochleistungssystem
  • Außergewöhnlich kompakt (674 x 359 x 570 mm)
  • Außergewöhnlich leicht ~ 40 kg
  • Hohe Belastbarkeit von 2000 W
  • Frequenzgang: 50 Hz – 22 kHz
  • Variable horizontale Abdeckung von 90°, 120° oder asymmetrisch 105°
  • Überlegener Klang mit linearer Phasenantwort
  • Vertikale Krümmung 0°, 0,5°, 1°, 2°, 2,5°, 3° bis 8° in 1° -Schritten
  • Integriertes 3-Punkt-Rigging-System für geflogene oder bodengestapelte Arrays, die mit ViRAY, SC2-F und SCV-F kompatibel sind
  • Multiplex-Gehäuse mit Polyurea-Beschichtung für extreme Haltbarkeit und Wasserschutz
  • Systemintegration mit LINUS RACKs

This post is also available in: English (Englisch)

Übersicht

AiRAY unverhüllt

Von epischen Stadienshows über Arena-Touren, Rock’n’Roll-Clubs bis hin zu intimen Theaterkulissen, Mega-Kirchen und großen Firmenveranstaltungen überrascht AiRAY mit seiner Leistung. Das Flaggschiffprodukt von CODA ist nicht nur ein 3-Wege-Line-Array-System mit voller Reichweite, sondern auch stellt eine neue Ära dar.

AiRAY ist einzigartig. Er ist klangstärker und brillanter als jedes herkömmliche Großformatsystem und klangtechnisch weitaus präziser. Er ist ein leistungsstarkes, kompaktes 3-Wege Line-Array-System, das für ein breites Spektrum an Anwendungen entwickelt wurde, bei denen ein hoher Schallpegel, gleichmäßige Abdeckung und hervorragende Klangtreue erforderlich sind.

AiRAY enthält wegweisende CODA-eigenen Technologien. Mit zwei smarten 6″ DDP-Treiber (Dual Diaphragm Planar-wave-driver) und AiCOUPLER, ist AiRAY hocheffizient und bietet eine kohärente und gleichmäßige Wellenfront mit einstellbarem Abstrahl-, Öffnungswinkel und Phasenlinearität.

Was bedeutet das? Eigentlich ein paar Dinge. AiRAY ist dadurch hocheffizient und erzeugt eine kohärente, gleichmäßige phasenlineare Wellenfront mit einstellbarem Abstrahlwinkel.

Bisher wurden konventionelle doppel 12″-Line-Array-Systeme für größere Veranstaltungen wie Arena-Shows, große Theater oder Festivals verwendet. Auf Grund der Größe, des hohen Gewichts, ihrer geringen Flexibilität und den enormen Unterhaltskosten sind diese herkömmlichen Systeme für kleine oder mittelgroße Anwendungen wie Firmenevents, Clubtouren oder kleinere Theater, ungeeignet.

Das AiRAY-System definiert diese Regeln neu, es vereint Größe, Gewicht, Rigging, Flexibilität, Verstärkertechnik sowie Verkabelung eines kompakten Systems mit dem hohen Schalldruck und der Belastbarkeit eines großen Systems. Mit einem einzelnen AiRAY-System lassen sich vielfältige Beschallungsaufgaben erfüllen.
Da AiRAY von einer einzigen Person montiert werden kann, läßt sich (fast) alles halbieren. AiRAY ist halb so groß, halb so schwer, benötigt die Hälfte der Einrichtungszeit, nimmt die Hälfte des Platzes ein und verwendet die Hälfte der Verstärkerkanäle im Vergleich zu jedem herkömmlichen System. Selbstverständlich bei dem vollen Output eines doppel 12″-Line-Arrays.
Und da AiRAY dieselben Systemkomponenten wie ViRAY verwendet (z. B. SC2-F Low Extension und SCV-F flugfähige Sub), werden die Kosten für Touren oder Installationen dabei erheblich reduziert.

AiRAY ist ein komplett integriertes Beschallungssystem bestehend aus LINUS Lautsprecher Management, DSP Verstärkern, flexiblem Audiorouting sowie netzwerkgestützter Überwachung und Diagnose. Im Resultat ergibt sich eine erheblich verkürzte Aufbauzeit. Das Touring-Paket enthält Riggingzubehör, Transportdollies, Schutzhüllen und mehr.

Die preisgekrönte sensor-kontrollierte Tiefton-Erweiterung SC2-F erzeugt eine Überlappung bei tiefen Frequenz zwischen AiRAY und den eingesetzten Subwoofern, so werden die Tief- und Grundtonreserven erhöht und die Reichweite des Systems wird erweitert. Die systemzugehörigen sensor-kontrollierten SCP-F Subwoofer erweitern den Bass bis zu 25 Hz.

Systemlösungen

AiRAY 16-0-0

SYSTEM COMPONENTS:



16x AiRAY

04x M-RACK

02x FR-AR Set

AiRAY 16-0-8

SYSTEM COMPONENTS:



16x AiRAY

08x SCP-F

02x T-RACK

02x FR-AR Set

AiRAY 24-8-16

SYSTEM COMPONENTS:



24x AiRAY

08x SC2-F

16x SCP-F

04x T-RACK

04x FR-AR Set



AiRAY 32-20-24-8

SYSTEM COMPONENTS:

32x AiRAY
08x ViRAY (2-way-active)
20x SC2-F
24x SCP-F (cardioid mode)
06x T-RACK
02x M-RACK
04x FR-AR Set

Rigging Examples

AiRAY Flown Example 1

  • 6x AiRAY
  • 2x SC2-F
  • 1x FR-AR
  • 1x AR-LINK

AiRAY Flown Example 2

  • 12x AiRAY
  • 8x SC2-F
  • 2x FR-AR

AiRAY Flown Example 3

  • 7x AiRAY
  • 2x SC2-F
  • 3x FR-AR

AiRAY Flown Example 4

  • 8x AiRAY
  • 3x ViRay
  • 2x VR-AR Link

Ground Stacked AiRAY Example 1

  • 3x AiRAY
  • 1x AGA

Ground Stacked AiRAY Example 2

  • 4x AiRAY
  • 1x DOT-AR
  • 4x TILT-AR

Spezifikation

Typ: Hochleistungs 3-Wege Line-Array-System
Frequenzgang (-6 dB): 50 Hz - 22 kHz
Belastbarkeit AES / Peak (passiv): Nur im Bi-Amp Betrieb
Low AES / Peak: 2000 W / 8000 W
MF / HF AES / Peak: 300 W / 2600 W.
Empfindlichkeit niedrig 1 W / 1m: 103 dB
Empfindlichkeit mittel / hoch 1W / 1m: 114 dB
Maximaler SPL-Spitzenwert (mit LINUS10)
Low: 143 dB
Mid / High: 148 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS14D Optimum / Maximum: 4/6
LINUS10 Optimum / Maximum: 2/3
Nennabstrahlwinkel horizontal: 90°, 120° oder asymmetrisch 105°
Öffnungswinkel (vertikal): Array-abhängig: 0 °, 0,5 °, 1 °, 2 °, 2,5 °, 3 ° bis 8 ° in 1 ° -Schritten
Bestückung:
LF: 2x 12" Neodym-Tieftontreiber (wasserfest) 4" (101,6 mm) Schwingspule, je 1000 W (AES)
Bestückung MF / HF: 2x 6 "DDP (Dual Diaphragm Planar-Wave-Treiber)
Mid: 3,5" (90 mm) Schwingspule, jeweils 150 W (AES)
Hoch: 1,75" (44,4 mm) Schwingspule, jeweils 80 W (AES)
Trennfrequenz(en): 400 Hz Bi-Amp, 6300 Hz passiv
Anschlüsse: 1 x Neutrik® NL4MP+ 1x Link-Kabel mit Neutrik® NL4F
Nennimpedanz LF / MF+HF: 8 Ohm (1 + / 1-) / 16 Ohm (2 + / 2-)
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Montage: Integriertes 3-Punkt-Rigging
IP Schutzart (DIN EN 60529) Standard: (Amphenol connectors) Standard: IP54 (Speakon NL4MLP)
Wetterfeste Optionen MG1 (Marine Grade 1): IP55
Abmessungen (BxHxT): 674 x 356 x 555 mm / 26,54 x 14,02 x 21,85 "(674 x 400 x 555 mm / 26,54 x 15,75 x 21,85" inkl. Hardware)
Nettogewicht: 40 kg
*Gemessen im Rosa-Rauschen, 6 dB Crest-Factor.

Zubehör

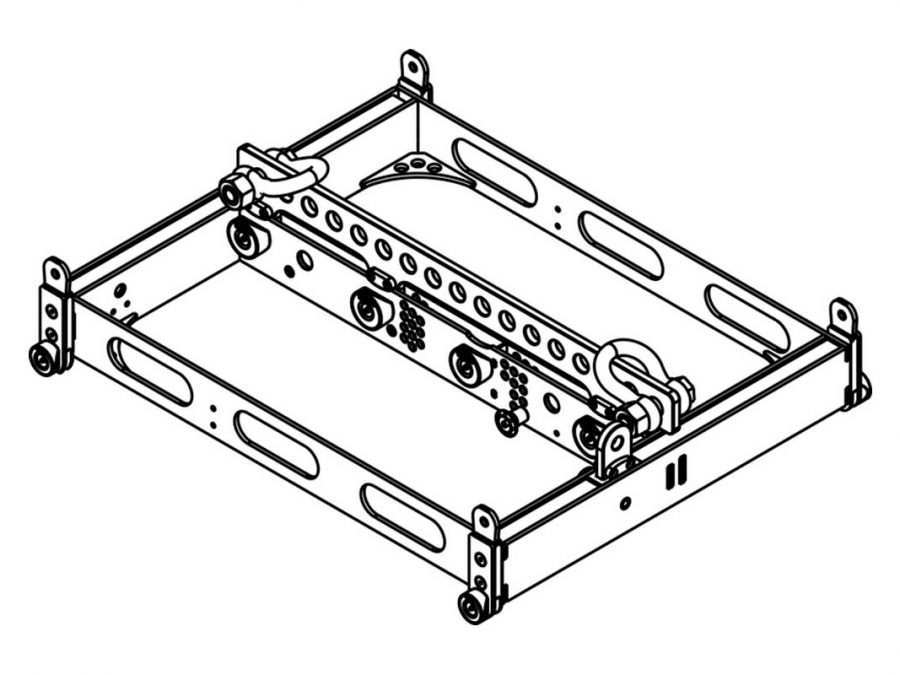

  • FR-AR SET

    This post is also available in: English (Englisch)

    Frame incl. EXBAR-AR and ADS for flying or ground stacking AiRAY, ViRAY, SC2-F and SCV-F

  • FR-AR

    This post is also available in: English (Englisch)

    Frame for flying or ground stacking AiRAY, ViRAY, SC2-F and SCV-F

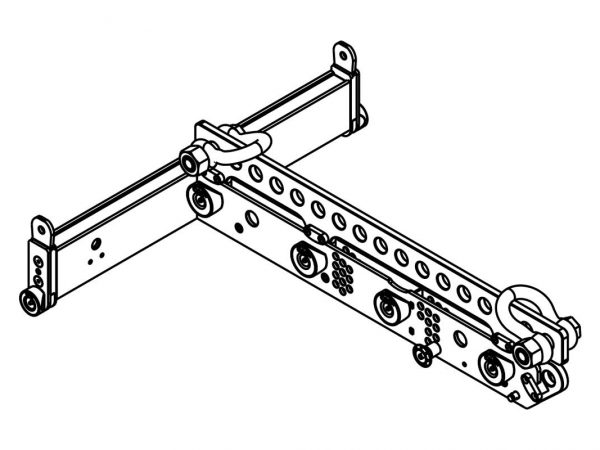

  • FRT-AR SET

    This post is also available in: English (Englisch)

    Compact T-frame incl. EXBAR-AR and ads for flying AiRAY and ViRAY

  • FRT-AR

    This post is also available in: English (Englisch)

    Compact T-Frame for flying AiRAY and ViRAY

  • EXBAR-AR

    This post is also available in: English (Englisch)

    Extension bar for FR-AR frame

  • ADS

    This post is also available in: English (Englisch)

    Single pickpoint adapter incl. shackle for FR-AR frame

  • SH-VR

    This post is also available in: English (Englisch)

    Shackle for FR-AR and FR-VR

  • LP-AR

    This post is also available in: English (Englisch)

    Laser plate for FR-AR and FR-TR frame

  • AR-LINK

    This post is also available in: English (Englisch)

    Enables connection of up to 8 AiRAY with SC2-F or SCV-F

  • AGA

    This post is also available in: English (Englisch)

    AiRAY / SCV-F ground stack adapter

  • SA-AR

    This post is also available in: English (Englisch)

    Splay adapter for AiRAY

  • VR-AR-LINK

    This post is also available in: English (Englisch)

    Enables rear connection of ViRAY below AiRAY

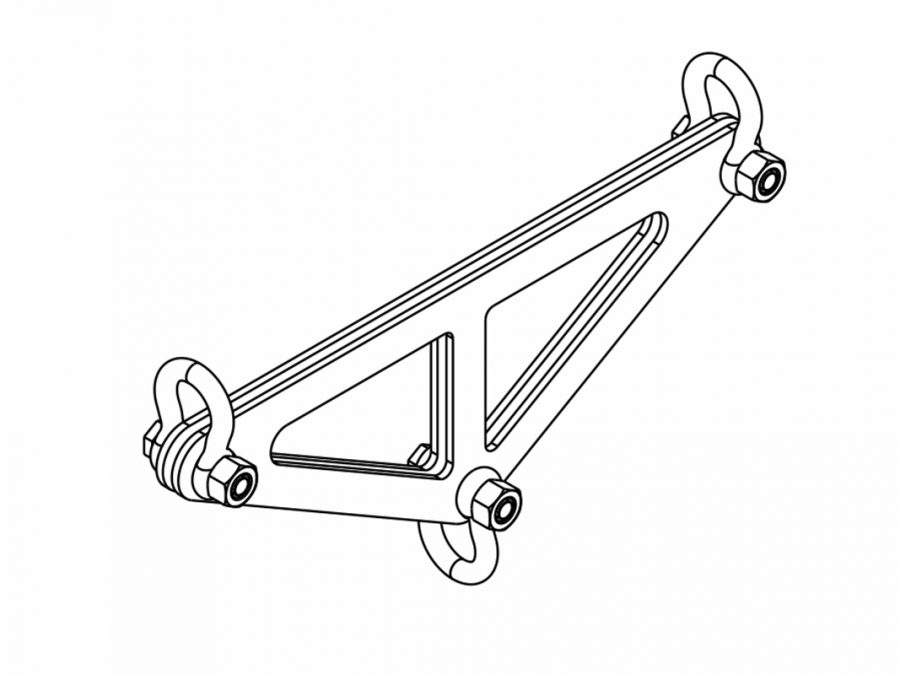

  • TARGET PLATE

    This post is also available in: English (Englisch)

    Rigging accessory for line array frames

  • DOT-AR

    This post is also available in: English (Englisch)

    Transport and rigging dolly for 4 AiRAY

  • CO-AR-4

    This post is also available in: English (Englisch)

    Protection cover for 4 AiRAY

  • LID DOT AR

    This post is also available in: English (Englisch)

    Transportation lid for DOT-AR dolly

  • AICOUPLER-120

    This post is also available in: English (Englisch)

    120° waveguide set for AiRAY

  • FC-FR AR

    This post is also available in: English (Englisch)

    Flight case for up to 2 x FR-AR frames

  • VARIO CLAMP

    This post is also available in: English (Englisch)

    General truss clamp for AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS frames and extension bar

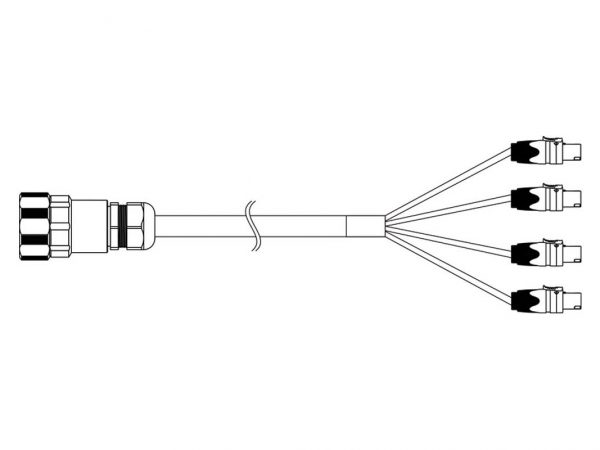

  • CAL16SPY-25

    This post is also available in: English (Englisch)

    16-pol (8ch.) loudspeaker multicore cable with LKS 19 m to 4x NL4 connectors, 16 x 4mm² – 25m

  • CAL8SPY-25

    This post is also available in: English (Englisch)

    8-pol (4ch.) loudspeaker cable with NL8 to 2x NL4 connectors, 8 x 4mm² – 25m

  • CAL16SPY-2

    This post is also available in: English (Englisch)

    Cable splitter LKS19 to 4 x NL4C

  • H12H

    This post is also available in: English (Englisch)

    Horizontal U-bracket for HOPS12

Downloads

DateiAktion
AiRAY DatasheetDownload
AiRAY CAD Drawing 2DDownload
AiRAY CAD Drawing 3DDownload
AiRAY GLL file for EASE and EASE Focus 3 (AiRAY 90°, SC2-F)Download
Loading Capacity Calculation (AiRAY, ViRAY, SCV-F, SC2-F)Download
AiRAY Accessories - DrawingsDownload



CODA Audio Weather Protection Download
