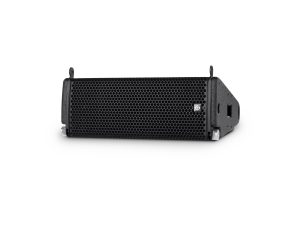

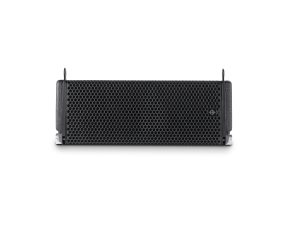

N-RAY : Line Array.

Ultrakompaktes 3-Wege Line-Array-System

Kleine Sachen - Große Wirkung. N-RAY bietet ein hervorragendes Line-Array-Klangerlebnis mit einem breiten Dynamikbereich - im Kleinformat.

N-RAY ist ein ultrakompaktes, passives 3-Wege Line-Array, das die Vorteile von CODA Audio’s Flagschiff AiRAY in ein kompaktes und leichtes Format bringt. Es vereint die neuesten Treiber- und Systemdesign-Technologien von CODA Audio.

Datenblatt herunterladen

Distributor finden

Eigenschaften

Zwei extrem verzerrungsarme 6,5” Neodym-Konustrteiber
6” DDP-Treiber erzeugt eine perfekte, planare Wellenfront mit maximaler Klangtreue, breitem Frequenzspektrum und hohem Wirkungsgrad
Geringes Gewicht von 15 kg
Frequenzgang: 60 Hz – 22 kHz (-6 dB)
Dynamic Airflow Cooling (DAC) – die Wärmemanagement-Technologie erhöht signifikant die Langzeit-Belastbarkeit und die Tieftonwiedergabe
Belastbarkeit von 1000 W
Instafit Magnetic Coupler
Quick Release Grille – kein zusätzliches Werkzeug notwendig
Variabler horizontaler Nennabstrahlwinkel von 90° oder 120° symmetrisch und 105° asymmetrisch
Akustisch kompatible mit AiRAY oder ViRAY Systemen
Systemintegration mit LINUS RACKs

This post is also available in: English (Englisch)

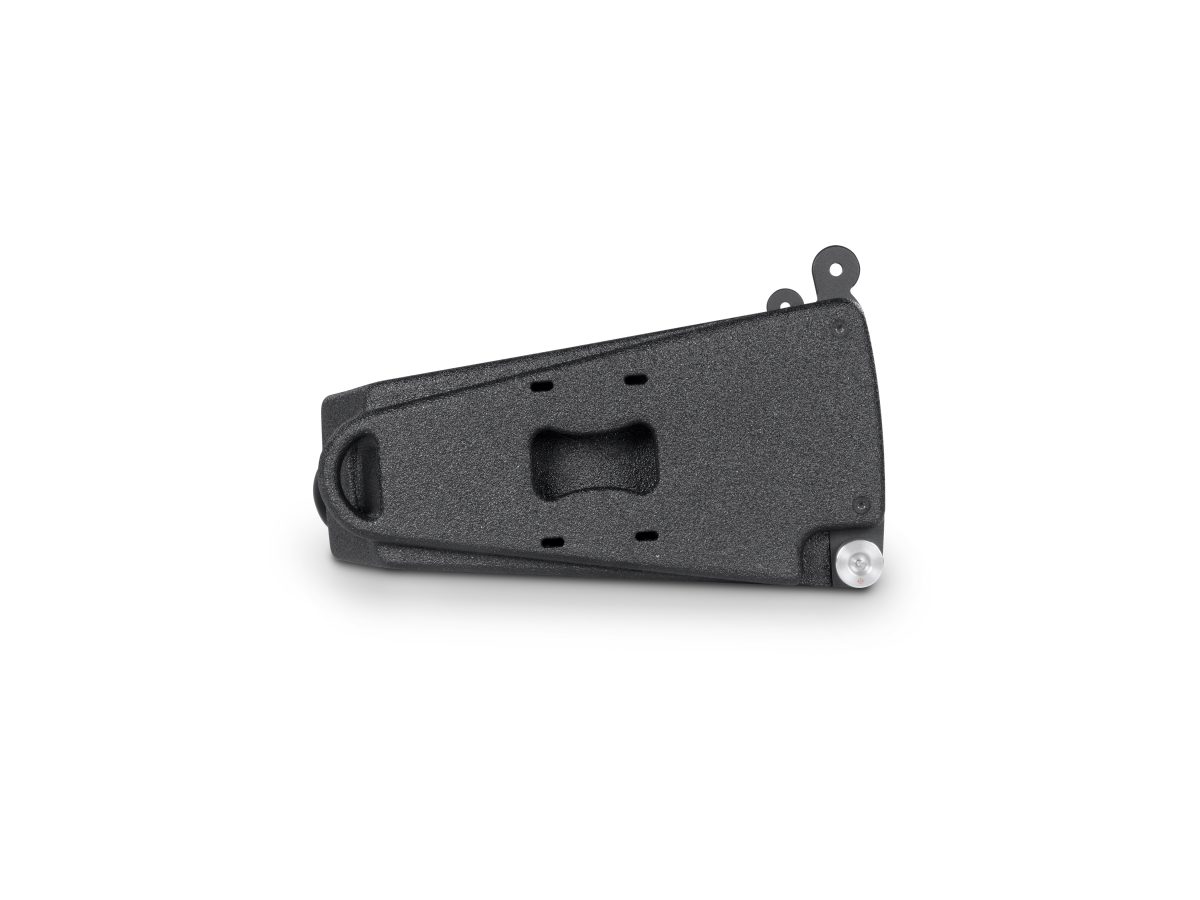

Übersicht

N-RAY ist ein ultrakompaktes, 3-Wege Line-Array, das die Vorteile von CODA Audio’s Flagschiff AiRAY in ein kompaktes und leichtes Format bringt. Es vereint die neuesten Teiber- und Systemdesign-Technologien von CODA Audio.

Mit der Phasenlinearität des AiRAY und einer Belastbarkeit von 1.000 W AES, bietet N-RAY eine Ausgangsleistung, welche die Erwartungen an ein solch kompaktes System, bei Weitem übertrifft. Durch das revolutionäre Dynamic Airflow Cooling (DAC) Wärmemanagement werden insbesondere die Tieftonwiedergabe und Langzeit-Belastbarkeit signifikant erhöht. Der kompakte und flexible Lautsprecher ist für eine Vielzahl von Beschallungen geeignet.

N-RAY ist mit zwei extrem verzerrungsarmen 6,5”-Neodymium-Konuslautsprechern, dem patentierten DDP-(Dual Diaphragm Planar-Wave)-Treiber und einem vollständig integrieten Dreipunkt-Rigging-System ausgestattet. Das Abstrahlverhalten ist vertikal in 1°-Schritten von 0° bis 12° und horizontal in 90° oder 120° symmetrisch oder 105° asymmetrisch, einstellbar. Die werkzeuglos tauschbaren Instafit Magnetic Coupler, ermöglichen eine Anpassung des Nennabstrahlwinkels innerhalb weniger Sekunden.

Der kompakte und flexible Lautsprecher ist für eine Vielzahl von Beschallungen geeignet. Die sensor-gesteuerte, akustisch und mechanisch voll kompatible Basserweiterung SCN-F, ergänzt das N-RAY im Tieftonbereich und kann dank einstellbaren Winkel von 0°, 2,5° und 5°, perfekt integriert werden. Zusammen mit dem umfangreichen Zubehör, lassen sich mit N-RAY und SCN-F eine Vielzahl von Beschallungen realisieren.

N-RAY und SCN-F sind für den Betrieb an LINUS- Systemverstärkern entwickelt und stellen in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Systemlösungen

N-RAY 24-8-8

N-RAY 18-4-8

N-RAY 12-4-4

N-RAY 12-0-0

N-RAY 8-8 Ground Stack

Rigging Examples

N-RAY Rigging Example 1

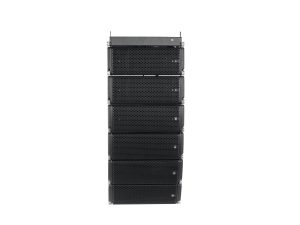

6x N-RAY

N-RAY Rigging Example 2

2x SCN-F
6x N-RAY

N-RAY Rigging Example 3

4x SCN-F
12x N-RAY

N-RAY Rigging Example 4

4x SCN-F
12x N-RAY

N-RAY Rigging Example 5

3x N-RAY
1x SCN-F
6x N-RAY

N-RAY Rigging Groundstack Example 6

3x SCN-F
3x N-RAY

Spezifikation

Typ:	Ultrakompaktes 3-Wege Line-Array-System
Frequenzgang (-6 dB):	60 Hz – 22 kHz (-6 dB)
Belastbarkeit AES / Peak (passiv):	1000 W / 4000 W
Max. Max. Schalldruck (mit LINUS14):*	143 dB
Verstärker, Boxen pro Verstärker
LINUS5-C Optimum / Maximum:	-/-
LINUS10-C Optimum / Maximum:	-/-
LINUS14D Optimum / Maximum:	12/16
LINUS10 Optimum / Maximum:	06/10
Nennabstrahlwinkel horizontal:	90°, 120° oder asymmetrisch 105°
Öffnungswinkel vertikal:	Array-abhängig: 0°, 1°, 2°, 3°, 4°, 5°, 6°, 7°, 8°, 9°, 10°, 12° in 1°-Schritten
Bestückung LF:	2x 6,5″ Neodym Tieftontreiber (wasserfest), 2″ (50,8 mm) VC, je 500 W (AES)
Bestückung MF / HF:	Mid: 3,5″ (90 mm) VC, je 150 W (AES), High: 1,75″ (44,4 mm) VC, je 80 W (AES)
Trennfrequenz(en):	500 Hz / 6300 Hz passiv
Anschlüsse:	1 x Neutrik® NL4MP+ 1x Link-Kabel mit Neutrik® NL4F
Nennimpedanz LF / MF+HF:	12 Ω (2+/2-)
Gehäusematerial:	Hybrid Multiplex / Aluminium
Montage:	Integriertes 3-Punkt Rigging
IP Schutzart (DIN EN 60529):	Standard: IP55 (Amphenol connectors) Standard: IP54 (Speakon NL4MLP)
Wetterfeste Optionen:	MG1 (Marine Grade 1): IP55
Abmessungen (BxHxT):	518 x 192 x 390 mm / 20.39 x 7.56 x 15.35″ (518 x 227 x 390 mm / 20.39 x 8.94 x 15.35″ incl. hardware)
Nettogewicht:	15 kg / 33.07 lbs

* Gemessen mit Rosa-Rauschen und 6 dB Crest-Faktor.

Zubehör

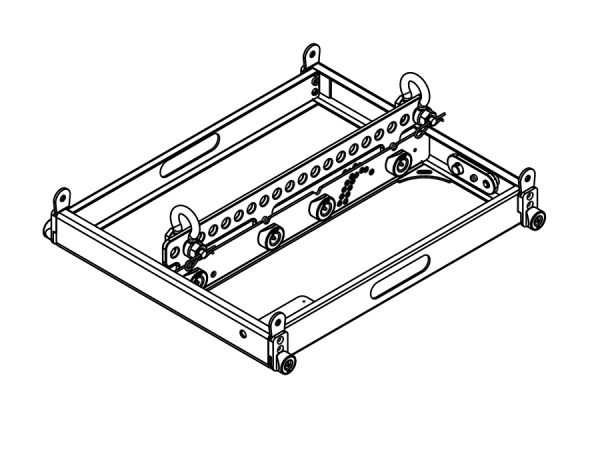

FR-NR

This post is also available in: English (Englisch)
Frame for flying or ground stacking N-RAY and SCN-F, incl. EXBAR-NR, NADS, shackles
SA-NR

This post is also available in: English (Englisch)
Splay adapter for N-RAY.
Enables connection of N-RAY frames below N-RAY Systems
FRT-NRi

This post is also available in: English (Englisch)
Installation frame for N-RAY, incl. shackles (WLL 400 kg)
EXBAR-Ni

This post is also available in: English (Englisch)
Extension bar for FRT-NRi
NR-LINK

This post is also available in: English (Englisch)
Rear connection adapter for flying 9 x N-RAY below SCN-F
CU-NR

This post is also available in: English (Englisch)
Compact flying and stacking adapter for up to 3x stacked (in combination with CUTi-SF v2) or 6x flown N-RAY
CUTi-SF v2

This post is also available in: English (Englisch)
CUTi-SF v2: Standfitting adapter for CUTi and for CU-NR
CO-N-RAY

This post is also available in: English (Englisch)
Protection cover for 6 x N-RAY
NGA

This post is also available in: English (Englisch)
Ground stacking adapter for N-RAY
DOT-NR

This post is also available in: English (Englisch)

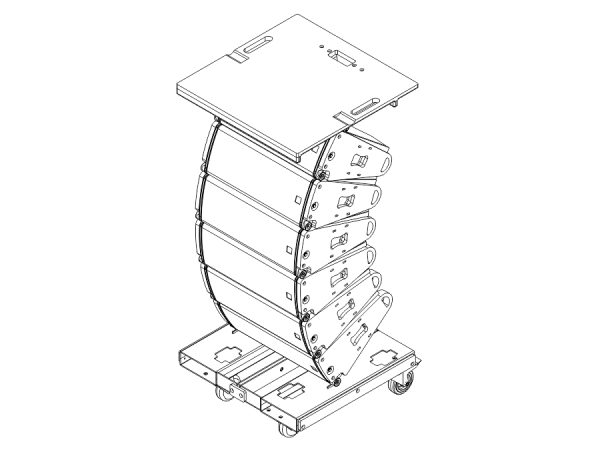

Transport dolly for 6 x N-RAY, incl. transportation lid
VARIO CLAMP

This post is also available in: English (Englisch)
General truss clamp for AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS frames and extension bar
NR-COUPLER 120

This post is also available in: English (Englisch)
120° wave guide coupler set for N-RAY
CAH-SCP-Y

This post is also available in: English (Englisch)
Hybrid speaker and sensor cable splitter
CAH-SCP-EX-10

This post is also available in: English (Englisch)
Hybrid speaker and sensor cable extension 10 m

Downloads

Datei	Aktion
N-RAY Data Sheet (English)	Download
N-RAY Datenblatt (Deutsch)	Download
N-RAY GLL files	Download
Loading Capacity Calculation (N-RAY, SCN-F)	Download
N-RAY CAD Drawing 2D	Download
N-RAY CAD Drawing 3D	Download
Accessories N-RAY - Drawings	Download
CODA Audio Rigging Systems maintenance N-RAY and SCN-F	Download
Audio Vario Clamp Operation Manual	Download

CODA Audio Weather Protection

Download
