CoRAY4L : Column Speaker. Line Array.

Tiefmittenerweiterung für CoRAY4

CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo

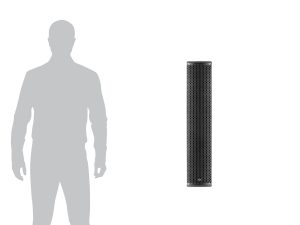

CoRAY4L Size Comparison
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Photo
CoRAY4L Size Comparison

Kompakte Tiefmittenerweiterung für CoRAY4, hohe Belastbarkeit von 700 W

  • Das CoRAY4L ist eine kompakte Tiefmittenerweiterung für die CoRAY4 Column Line Source. Der Lautsprecher verfügt über vier verzerrungsarme 5" Konustreiber und das gleiche, integrierte CMS (CODA Mobile Suspension) Schnellverbindersystem, wie das CoRAY4.


Eigenschaften

  • Ultra kompakte Tiefmittenerweiterung für CoRAY4/CoRAY4i
  • Hohe Belastbarkeit von 700 W
  • Vier verzerrungsarme 5" Konustreiber
  • Integriertes CMS (Coda Mobile Suspension) Schnellverbindersystem für den mobilen Einsatz
  • Ballwurfsicher (nach DIN 18032-3)

This post is also available in: English (Englisch)

Übersicht

CoRAY4L ist eine ultrakompakte Tiefmittenerweiterung für CoRAY4. Ein System, das durch eine hohe Wiedergabetreue, Skalierbarkeit und hervorragende Sprachverständlichkeit überzeugt. Die CoRAY-Serie vereint die innovativen Treiber- und Systemdesign-Technologien von CODA Audio.

CoRAY4L ist mit den vier extrem verzerrungsarmen 5”-Konuslautsprechern ausgestattet, die auch im CoRAY4 verwendet werden und ist als Ergänzung zum CoRAY4 konzipiert. Die CoRAY4L Tiefmittenerweiterung sorgt, in Kombination mit dem CoRAY4, für deutlich mehr Energie und Reichweite in den Low-Mids.

CoRAY4L kann mit einer oder zwei CoRAY4, sowie optional einer weiteren CoRAY4L im vertikalen Headstack-Array kombiniert werden. Somit sind Schallzeilen von einer Länge von bis zu drei Metern möglich. Bei Arrays mit CoRAY4L Tiefmittenerweiterung, verfügt das System über ausgeprägte Tiefmitten und ist perfekt für Beschallungen auf Distanz geeignet.

CoRAY4 und CoRAY4L sind für den Betrieb an LINUS- Systemverstärkern entwickelt und stellen in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Spezifikation

Typ: Tiefmittenerweiterung für CoRAY4/CoRAY4i
Frequenzgang (-6 dB): 80 Hz - 1300 Hz
Belastbarkeit AES: 700 W
Peak (passiv) 2800 W
Sensitivity: 97 dB
Max. Schalldruckpegel: 131 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS5-C Optimum / Maximum: 4/8
LINUS10-C Optimum / Maximum: 4/8
LINUS14D Optimum / Maximum: 4/8
LINUS10 Optimum / Maximum: 2/4
Bestückung: 4x 5" Konustreiber, 1.5" (38 mm) voice coil, 170 W (AES)
Nennimpedanz: 4 Ohm (1+/1-)
Anschlüsse: 2x Neutrik™ NL4MP
Montage: CoRAY4L: CMS (CODA Mobile Suspension) + Stativflansch
CoRAY4Li: M6-Montagepunkte für optionales Zubehör (z.B. U-Bügel)
Gehäusematerial: Birken-Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
IP Schutzart (DIN EN 60529) IP54
Wetterschutz-Optionen: Standard IP55: IP55 (feste Anschlussleitung) MG1 (Marine Grade 1): IP55
Abmessungen (BxHxT): 152 x 758 x 214 mm / 5.98 x 29.84 x 8.42"
Nettogewicht: 13.2 kg / 29.1 lbs

Zubehör

  • CF4

    This post is also available in: English (Englisch)

    Flying frame for CoRAY4 / CoRAY4L
    to be fixed on CMS (Coda Mobile Suspension)

  • CA4

    This post is also available in: English (Englisch)

    Twin adaptor for 2x CoRAY4 / CoRAY4 + CoRAY4L
    to be fixed on CMS (Coda Mobile Suspension)

  • TV4C

    This post is also available in: English (Englisch)

    Clamp for TV spigot

  • TV4

    This post is also available in: English (Englisch)

    TV spigot for CF4 flying frame

  • CoRAY4 Twin

    This post is also available in: English (Englisch)

    using CA4, CF4, TV4 and TV4C

  • CF4I

    This post is also available in: English (Englisch)

    Flying frame for CoRAY4i and CoRAY4Li. Max load 60kg

  • CoRAY4i Twin

    This post is also available in: English (Englisch)

    using CA4i and CF4i

  • CA4I

    This post is also available in: English (Englisch)

    Twin adaptor for 2x CoRAY4i

  • C4VC

    This post is also available in: English (Englisch)

    U-bracket for CoRAY4 / CoRAY4L and CoRAY4i

  • C4WM

    This post is also available in: English (Englisch)

    Wall mount bracket for CoRAY4 / CoRAY4L and CoRAY4i

  • 24481

    This post is also available in: English (Englisch)

    Wall Mount for CoRAY / CoRAY4L Twin, fixed on CA4 / 1x CoRAY4i or CoRAY4i twin, fixed on CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20

  • COB-CoRAY4

    This post is also available in: English (Englisch)

    Transport bag for 1x CoRAY4 / CoRAY4L

Downloads

DateiAktion
CoRAY4L DatasheetDownload
CoRAY4L CAD Drawing 2DDownload
CoRAY4L CAD Drawing 3DDownload
CoRAY4Li CAD Drawing 2DDownload
CoRAY4Li CAD Drawing 3DDownload
CoRAY4L Accessories - DrawingsDownload
CoRAY4Li Accessories - DrawingsDownload
CODA Audio Weather Protection Download
