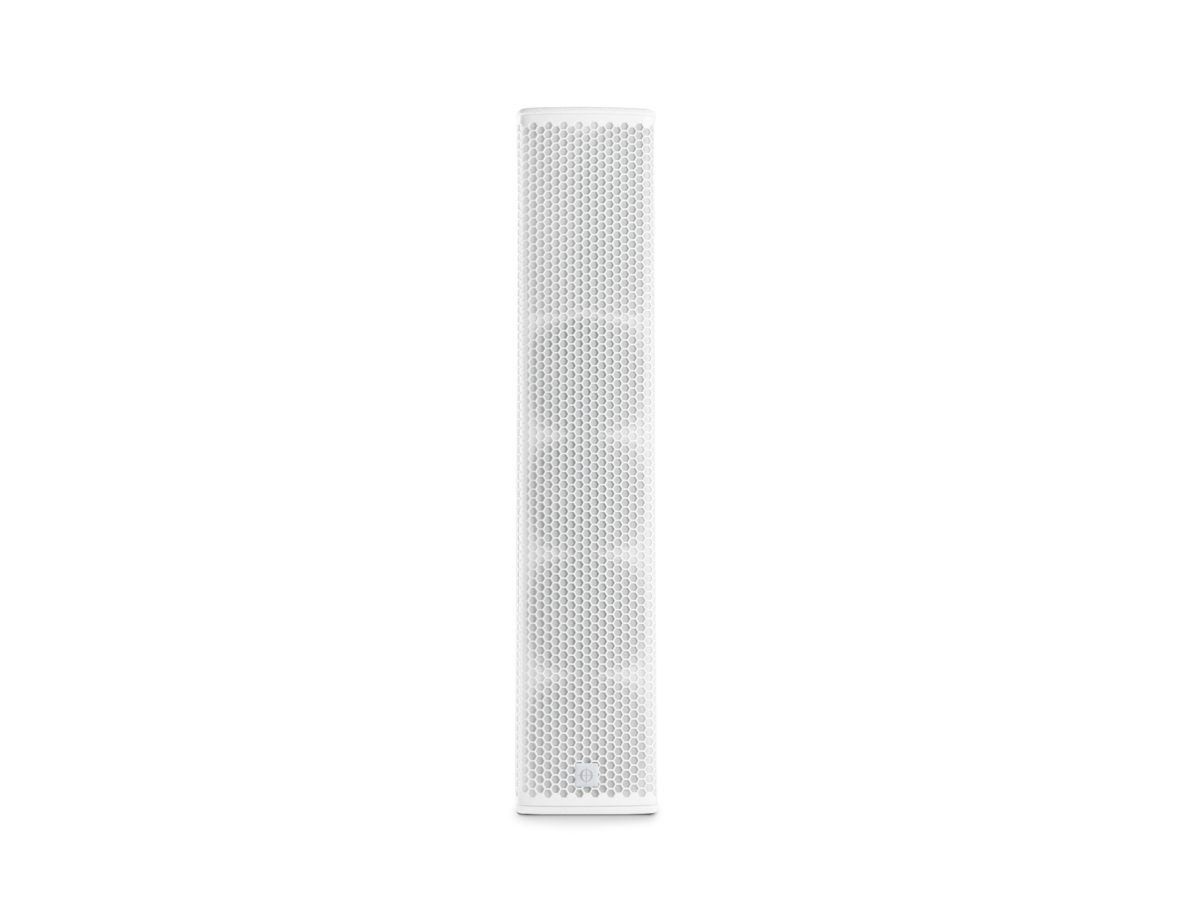

CoRAY4 : Column Speaker.

2-Wege Column Line Source

Kompaktes 2-Wege Column Line Source System Hohe Belastbarkeit von 700 W. Geeignet für Touring-Anwendungen und Festinstallationen.

Das CoRAY4 sieht erfreulich unscheinbar und filigran aus, steckt aber voller bahnbrechender Technologien: mit seinen beiden 4″-Neodym-Planar-Wave-Treibern und insgesamt vier verzerrungsarmen 5″-Konuslautsprechern, verfügt es über eine hohe Belastbarkeit von eindrucksvollen 700 W.

Datenblatt herunterladen

Distributor finden

Eigenschaften

Kompakte 2-Wege Linienquelle
Frequenzgang: 80 Hz – 20 kHz (-6 dB)
Hohe Belastbarkeit von 700 W (AES)
Zwei 4″ Neodymium Planar Wave Driver
Vier verzerrungsarme 5” Konustreiber
Asymmetrischer vertikaler Nennabstrahlwinkel von 12° (1° up, 11° down)
Horizontaler Abstrahlwinkel 120° als Standard, mit optionalem 60°-Horn-Set auch symmetrischer 60°- oder asymmetrischen 90°-Abstrahlwinkel
Geeignet für Touring-Anwendungen und Festinstallationen
Systemerweiterung mir weitern CoRAY4 oder CoRAY4L Tiefmittenerweiterung möglich
Ballwurfsicher (nach DIN18032-3)
Systemintegration mit LINUS-Systemverstärkern

This post is also available in: English (Englisch)

Übersicht

Dieses 2-Wege-System sieht zwar schlank aus, hat es aber in sich: Die hohe Belastbarkeit von 700 W ist dank der beiden 4″-HF-Neodym-Schallwandler und der vier 5″-Konuslautsprecher mit extrem geringer Verzerrung möglich. Außerdem ist CoRAY4 clever konstruiert: in schwierigen Räumen werden unerwünschte Reflexionen einfach vermieden und das Klangbild kann je nach Veranstaltungsort an das Publikum angepasst werden, indem die horizontale und asymmetrische Abdeckung für eine bessere Verständlichkeit verändert wird. Standardmäßig wird CoRay mit Waveguides mit 120° horizontaler Richtwirkung für den Hochtonbereich ausgeliefert. Auf Wunsch kann es auch mit 60° Waveguides bestellt werden. Alternativ können Sie die 60° Waveguides als Ergänzung zu den 120° Waveguides bestellen (Artikel: HORN-SET-60°). In Kombination kann damit auch eine asymmetrische 90°-Abdeckung erreicht werden. Um beim Thema Abstrahlung zu bleiben: Es können zusätzlich zwei CoRAY4 zu einem CoRAY4 Twin Headstack kombiniert werden. Dies garantiert eine perfekt gleichmäßige vertikale Abdeckung von 24° ohne Interferenzen zwischen den einzelnen Lautsprechern.

Sie können sogar das obere Gehäuse mit dem 60° Waveguide für eine größere Reichweite bis in den hinteren Teil des Raums und das untere Gehäuse mit 120° für eine breitere Abstrahlung näher am Array verwenden. In diesem Format erhält der Ausgang eine Anhebung um 6 dB und eine engere vertikale Kontrolle im Tieftonbereich, wodurch die Möglichkeiten des Systems noch erweitert werden. Mit dem CoRAY4L – Low Frequency Extension Modul können Sie die tiefen Frequenzen noch weiter ausdehnen und das Abstrahlverhalten im Tieftonbereich besser steuern. Damit erhalten Sie einen satten Tieftonbereich und noch mehr Leistung, mit einer hohen Belastbarkeit von 700 W über die vier 5″-Schallwandler mit extrem geringer Verzerrung. Der CoRAY4 und seine Partnerprodukte sind für ein Leben auf der Straße gebaut, optional aber auch in den Installationsausführeungen CoRAY4i und CoRAY4Li erhältlich.

Vielseitigkeit

Die Möglichkeit, das horizontale Abstrahlwinkel auf 120°, 60° oder asymmetrische 90° (60°+30° oder 30°+60°) einzustellen, ermöglicht eine präzise Ausrichtung und daraus resultierende perfekte Abdeckung des Publikums, während gleichzeitig Reflexionen reduziert werden und die Sprachverständlichkeit maßgeblich verbessert wird.

Das asymmetrische vertikale Abstrahlverhalten fokussiert die Schallenergie auf die Zuhörer und vermeidet nachhaltig Reflexionen von der Raumdecke.

Zwei CoRAY4 können im Headstack als CoRAY4 Twin zu einer Einheit verbunden werden, um eine konsistente symmetrische vertikale Abdeckung von 24° ohne Interferenzen zwischen den beiden Elementen zu erzeugen. Mit einer breiten Abstrahlcharakteristik im unteren, und engen 60° im oberen CoRAY4-Element, entsteht ein Gesamtsystem, das sich gleichermaßen für die Beschallung von Nahfeld (120°) und Fernfeld (60°) eignet. In der CoRAY-Twin Konfiguration steigt die Ausgangsleistung zudem um 6 dB, während gleichzeitig die Tiefmitten stärker gebündelt werden und somit der Pegelabfall auf Distanz deutlich geringer ausfällt.

CoRAY4 und CoRAY4L sind für den Betrieb an LINUS Systemverstärkern entwickelt und stellen in Kombination eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtunings und Monitoring dar. CoRAY4 und CoRAY4L sind für den Betrieb an LINUS-Systemverstärkern entwickelt. In Kombination stellen sie eine ganzheitliche Lösung mit optimaler Performance, höchster Betriebssicherheit, innovativem und flexiblem Systemdesign, sowie umfangreichen Möglichkeiten des Systemtuning und -Monitoring dar.

Systemlösungen

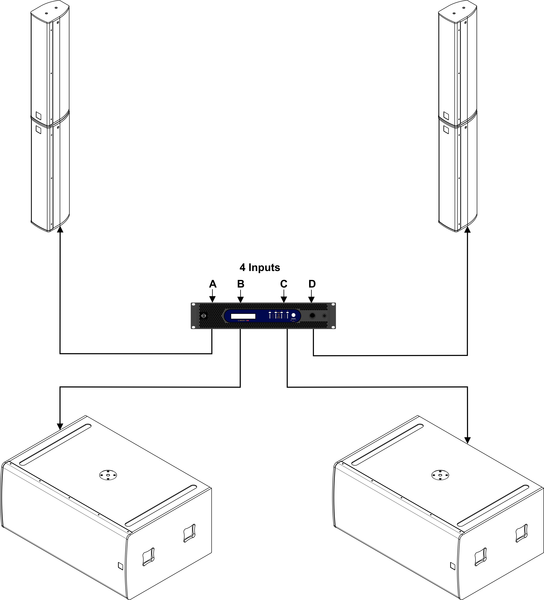

NO. 4: 4x CORAY4 + 2x U4

SYSTEM COMPONENTS:

4x CoRAY4 or CoRAY4i
2x U4
1x LINUS12C

NO. 3: 4x CORAY4 + 2x G18-SUB

SYSTEM COMPONENTS:

4x CoRAY4 or CoRAY4i
2x G18-SUB
1x LINUS12C

NO. 2: 4x CORAY4 + 2x G15-SUB

SYSTEM COMPONENTS:

4x CoRAY4 or CoRAY4i
2x G15-SUB
1x LINUS12C

NO. 1: 8x CORAY4 FULL RANGE

SYSTEM COMPONENTS:

8x CoRAY4 or CoRAY4i
1x LINUS12C

Spezifikation

Typ:	Kompaktes 2-Wege Column Line Source System
Frequenzgang:	80 Hz – 20 kHz (-6 dB)
Belastbarkeit AES / peak (passiv):	700 W / 2800 W
Spitzenleistung:	2800 W
Empfindlichkeit:	97 dB
Max. SPL peak:*	144 dB
Systemverstärker, Lautsprecher pro Verstärker:
LINUS5-C Optimum / Maximum:	4/8
LINUS10-C Optimum / Maximum:	4/8
LINUS12C Optimum / Maximum:	4/8
LINUS14 Optimum / Maximum:	4/8
Nennabstrahlverhalten (horizontal):	120°, 60° symmetrisch oder 90° asymmetrisch mit 60° Horn Set option
Nennabstrahlwinkel (vertical):	12° (1° up, 11° down)
Bestückung:
Low frequency:	4x 5″ Konuslautsprecher, 1.5″ (38 mm) VC, 170 W (AES)
High frequency:	2x 4″ Neodym Planar Wave Drivers, 1.75″ (44.4 mm) VC, 80 W (AES)
Trennfrequenz(en):	1300 Hz passiv
Nennimpedanz:	4 Ω (1+/1-)

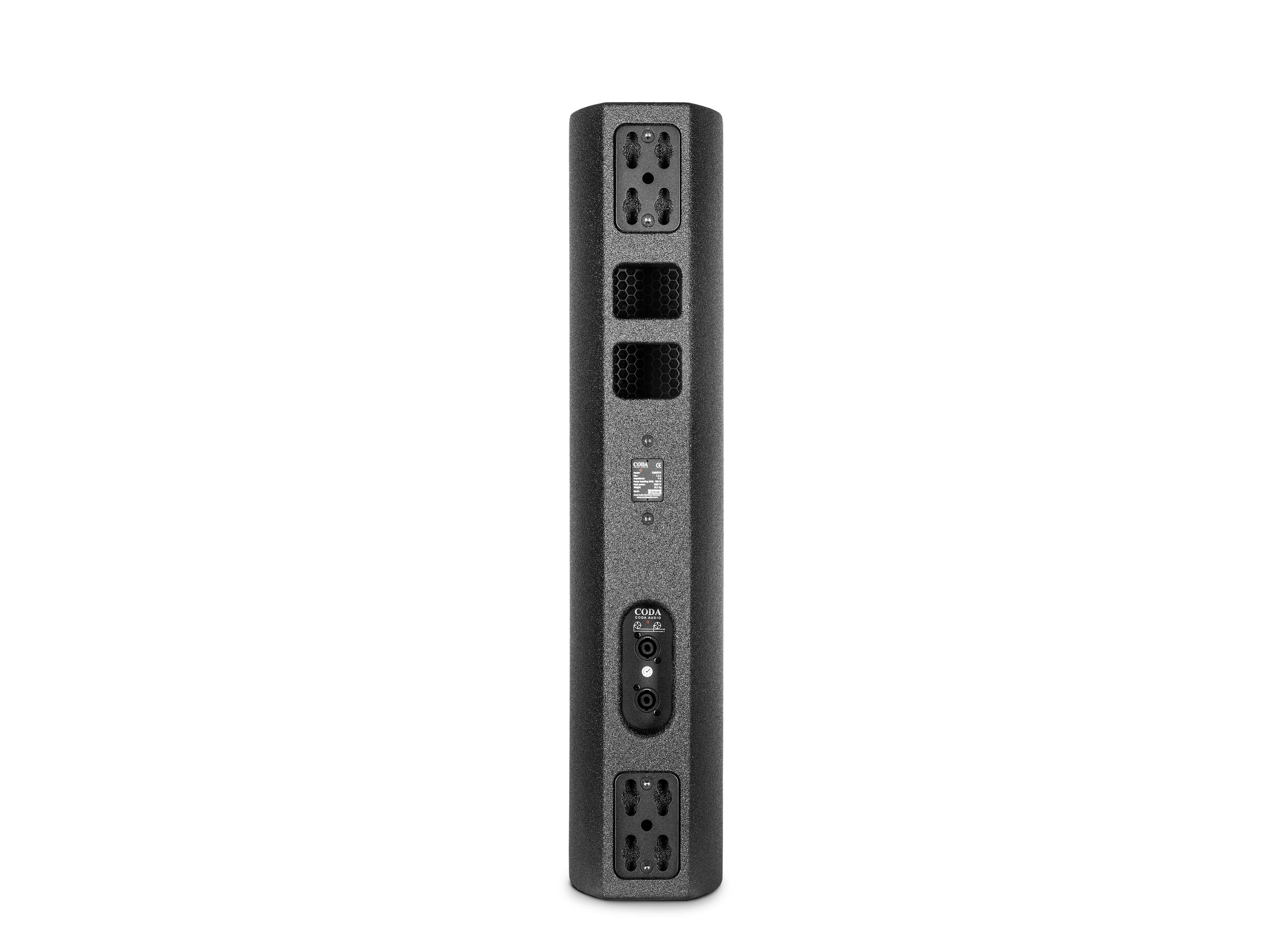

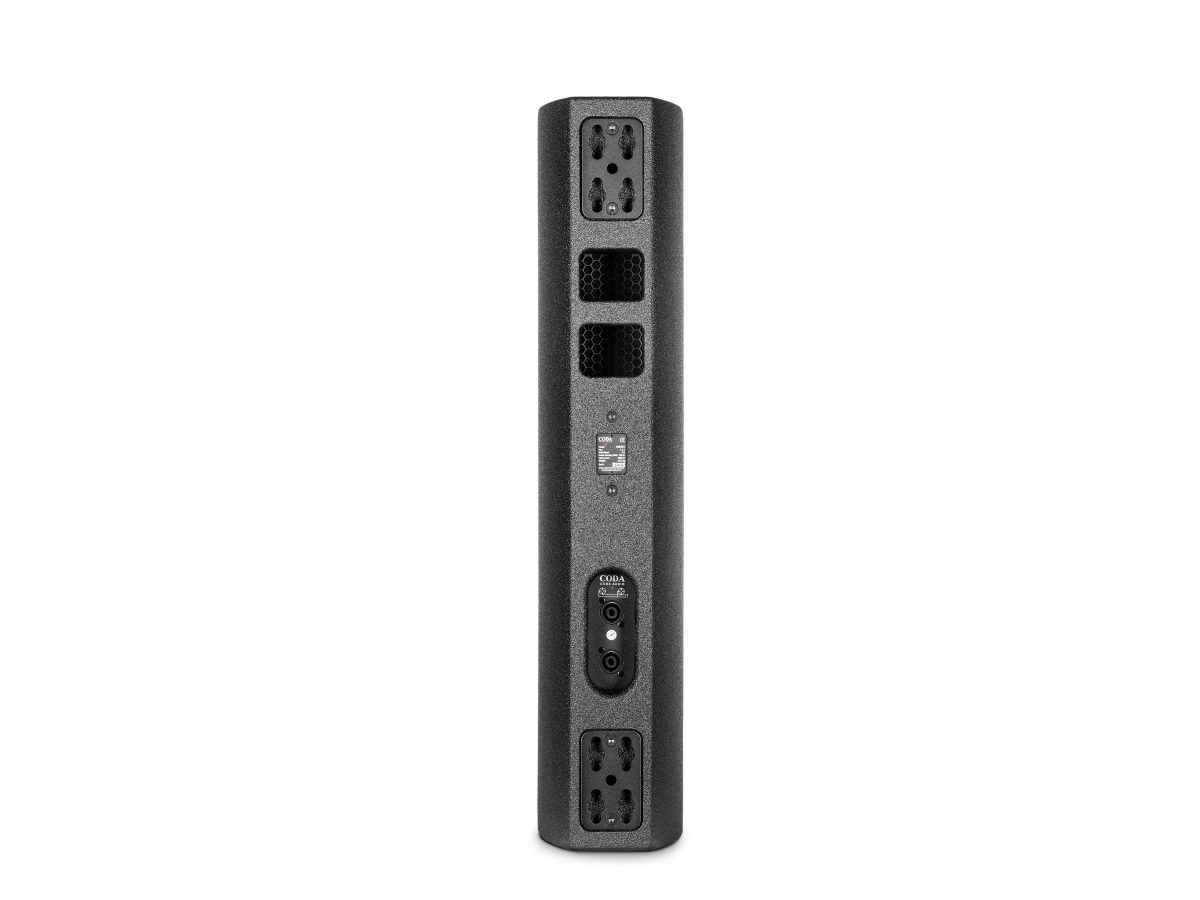

Anschlüsse:	2x Neutrik™ NL4MP
Montage:	CoRAY4: CMS (CODA Mobile Suspension) + Hochständerflansch

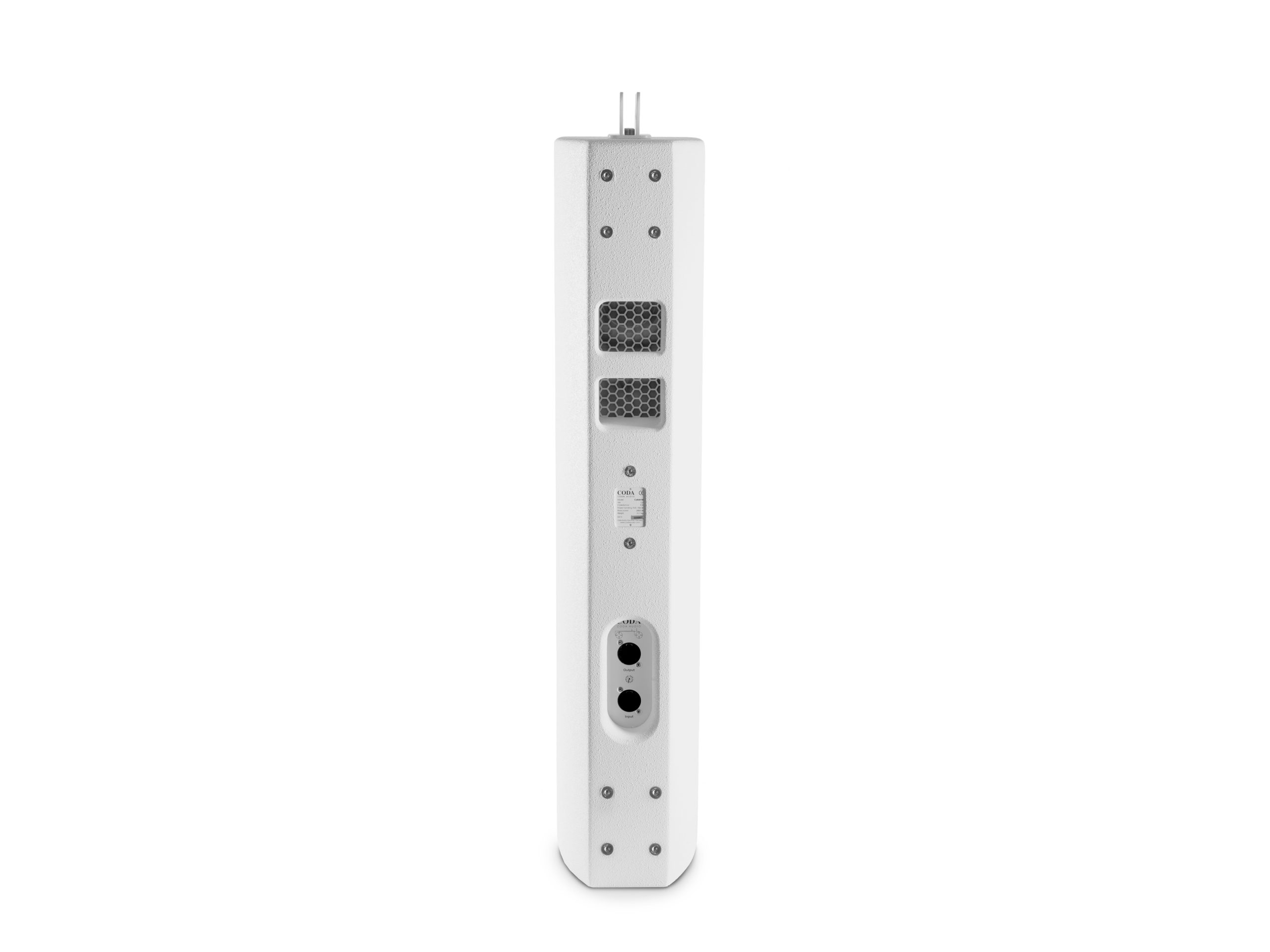

	CoRAY4i: M6-Montagepunkte für optionales Zubehör (z.B. U-Bügel)
Gehäusematerial:	Birken-Multiplex
Oberfläche:	Polyurea Beschichtung
IP Rating (IEC 60529)	IP54
Wetterschutz-Optionen:	Standard IP55: IP55 (feste Anschlussleitung) MG1 (Marine Grade 1): IP55
Abmessungen (B x H x T):	152 x 758 x 214 mm / 5.98 x 29.84 x 8.42″
Gewicht:	15.7 kg / 34.61 lbs

* Gemessen mit Rosa-Rauschen und 6 dB Crest-Faktor. Gemessen im Halbraum.

Zubehör

CF4

This post is also available in: English (Englisch)
Flying frame for CoRAY4 / CoRAY4L
to be fixed on CMS (Coda Mobile Suspension)
CA4

This post is also available in: English (Englisch)
Twin adapter for 2x CoRAY4 / CoRAY4 + CoRAY4L
to be fixed on CMS (Coda Mobile Suspension)

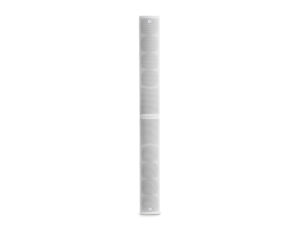

CoRAY4 Twin

This post is also available in: English (Englisch)
using CA4, CF4, TV4 and TV4C
TV4C

This post is also available in: English (Englisch)
Clamp for TV spigot
TV4

This post is also available in: English (Englisch)
TV spigot for CF4 flying frame
CF4I

This post is also available in: English (Englisch)
Flying frame for CoRAY4i and CoRAY4Li. Max load 60kg
CA4I

This post is also available in: English (Englisch)
Twin adapter for 2x CoRAY4i
CoRAY4i Twin

This post is also available in: English (Englisch)
using CA4i and CF4i

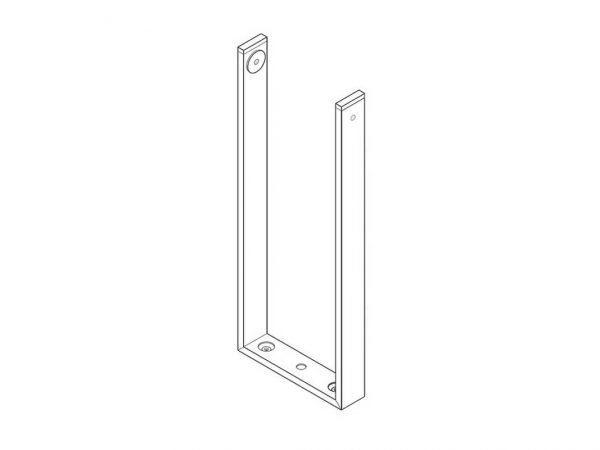

C4VC

This post is also available in: English (Englisch)
U-bracket for CoRAY4 / CoRAY4L and CoRAY4i

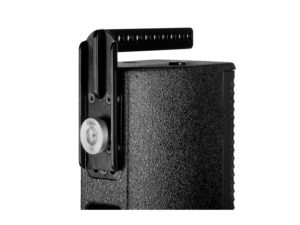

C4WM

This post is also available in: English (Englisch)
Wall mount bracket for CoRAY4 / CoRAY4L and CoRAY4i
24481

This post is also available in: English (Englisch)
Wall Mount for CoRAY / CoRAY4L Twin, fixed on CA4 / 1x CoRAY4i or CoRAY4i twin, fixed on CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20
COB-CoRAY4

This post is also available in: English (Englisch)
Transport bag for 1x CoRAY4 / CoRAY4L

Downloads

Datei	Aktion
CoRAY4 Data Sheet (English)	Download
CoRAY4 Datenblatt (Deutsch)	Download
CoRAY4 GLL-File for EASE and EASE Focus 3	Download
CoRAY4 CAD Drawing 2D	Download
CoRAY4 CAD Drawing 3D	Download
CoRAY4i CAD Drawing 2D	Download
CoRAY4i CAD Drawing 3D	Download
CoRAY4 Accessories - Drawings	Download
CoRAY4i Accessories - Drawings	Download

CODA Audio Weather Protection
