CUE FOUR : Point Source. Stage Monitor.

Ultrakompakter 3-Wege Bühnenmonitor

CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Size Comparison
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Photo
CUE FOUR Size Comparison

Der CUE FOUR ist ein 3-Wege Bühnenmonitor in besonders flachem Gehäusedesign für den mobilen Einsatz und Installationsanwendungen

  • Der Lautsprecher enthält zwei 8“-Neodymium Konustreiber und ein 3.5“/1.75“-Doppelringmembran-Trei- ber Koaxial-System und überzeugt durch sein Fullrange-Frequenzspektrum, einen extrem hohen Dynamik- umfang und außergewöhnlich viel Gain-before-Feedback.


Eigenschaften

  • 3-Wege kohärente Punktquellen-Technologie
  • Frequenzgang: 54 Hz - 22 kHz (- 6 dB)
  • Belastbarkeit: 500 W (AES)
  • Doppel 8”-Neodymium Konustreiber und 1.4”-Koaxial-Treiber
  • Asymmetrischer vertikaler Nennabstrahlwinkel von 95° (+55°/-40°)
  • Ultraflache Bauweise
  • Besonders robuste Konstruktion
  • Elegante, unsichtbare Kabelführung
  • Passiv oder bi-amp Betrieb
  • Geringes Gewicht
  • Systemintegration mit LINUS-Lautsprechermanagement-Verstärkern

This post is also available in: English (Englisch)

Der CUE FOUR ist ein 3-Wege Bühnenmonitor in besonders fachem Gehäusedesign für den mobilen Ein- satz und Installationsanwendungen.

Der Lautsprecher enthält zwei 8“-Neodymium Konustreiber und ein 3.5“/1.75“-Doppelringmembran-Treiber Koaxial-System und überzeugt durch sein Fullrange-Frequenzspektrum, einen extrem hohen Dynamikumfang und außergewöhnlich viel Gain-before-Feedback. Er verfügt über ein Horn, welches speziell für die Anwendung im Bühnenmonitoring optimiert ist. Mit schmalen 60° horizontal und asymmetrischen 95° (+55°/-40°) vertikal, ist er perfekt auf die zu beschallende Person fokussiert. Mit seinem fachen und trittfestem Design und seinem optimierten Abstrahlverhalten, ist der CUE FOUR der perfekte Bühnenmonitor für Festivals, Live-Clubs und Touring-Anwendungen.

Wie alle CODA Audio Lautsprecher, ist der CUE FOUR für den Betrieb an LINUS-Systemverstarkern und -Racks entwickelt und optimiert. Als geschlossenes System stellen sie in Kombination eine ganzheitliche Losung dar, die dem Anwender optimale Performance, höchste Betriebssicherheit und umfangreiche Möglichkeiten für das Systemtuning und -Monitoring bietet. Der CUE FOUR kann wahlweise 2-Wege aktiv (LF + MF/HF) oder 3-Wege passiv betrieben werden. Mit seinem 8 Ohm Design können pro Kanal eines LINUS Systemverstärker bis zu vier CUE FOUR (passiv) betrieben werden.

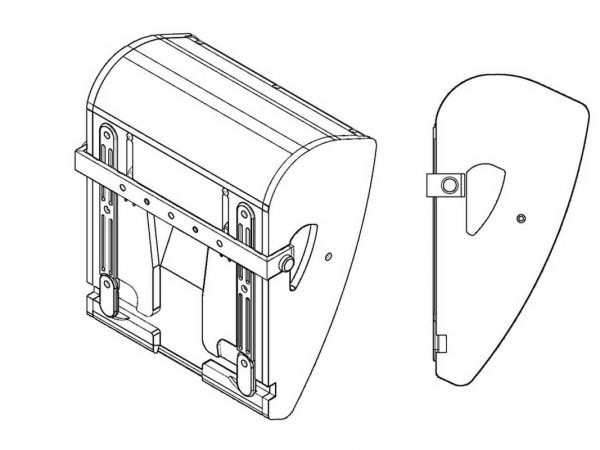

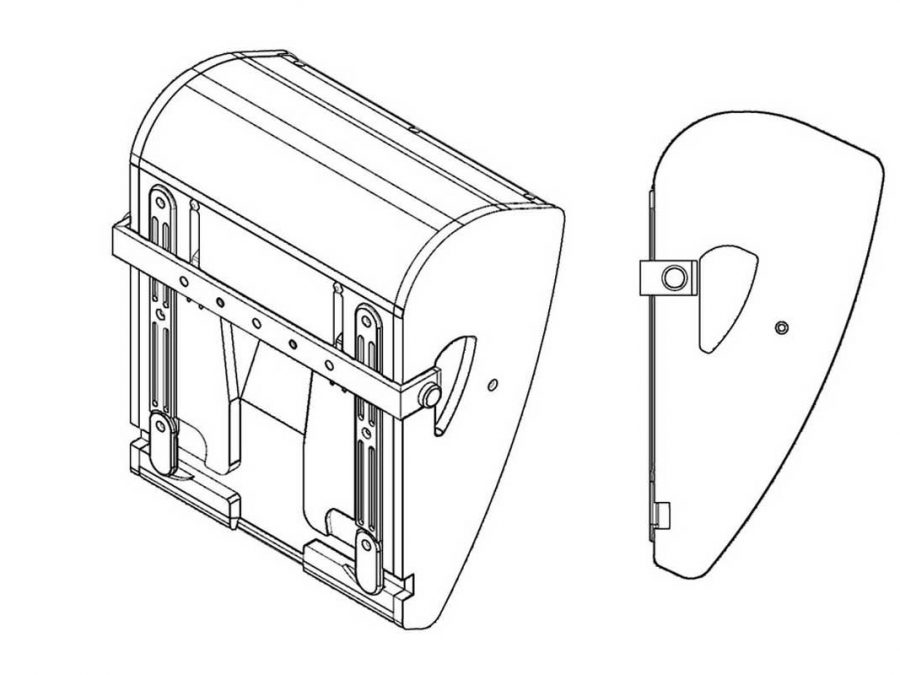

Im Gehäuseboden des CUE FOUR sind zwei Aufstellfüße für den Einsatz mit 5° mehr Vorneigung, sowie Ausfräsungen für eine optimierte Kabelführung integriert. Im Gehäuse befinden sich mehrere M6-Montagepunkte zum Anbringen optionaler Zubehörteile. Hierzu gehören zum Beispiel Wandmontagebügel oder ein Flansch für ein 36mm Distanzrohr. Für den Transport stehen Cases bereit.

Das Gehäuse des CUE FOUR ist aus Birken-Multiplex gefertigt und mit einer Feuchtigkeits- und UV-beständigen schwarzen Polyurea-Versiegelung in RAL9005 versehen. Auf Wunsch kann das System auch in anderen RAL-Farben ausgeliefert werden. Die Front ist durch ein stabiles, mit Streben verstärktes, Wabengitter mit hinterlegtem Schaumstoff geschützt. Mit IP54 weist er Schutz gegen Staub und Spritzwasser auf und ist für den temporären Outdoor-Einsatz bestens geeignet.

Systemlösungen

NO. 1: 4x CUE FOUR PASSIVE

SYSTEM COMPONENTS:

4x CUE FOUR
1x LINUS5-C / LINUS10-C

NO. 2: 4x CUE FOUR BI-AMP

SYSTEM COMPONENTS:

4x CUE FOUR
1x LINUS5-C / LINUS10-C

Spezifikation

Typ: Ultrakompakter 3-Wege Bühnenmonitor
Anwendungsgebiete: Bühnenmonitor
Frequenzgang (-6 dB): 54 Hz - 22 kHz
Belastbarkeit AES: 500 W
Belastbarkeit (Peak): 2000 W
Sensitivity ([email protected]): 104 dB
Max. Schalldruckpegel: 143 dB
Verstärkung, Lautsprecher pro Verstärker:
LINUS5-C Optimum / Maximum: 2/2 bi-amp oder 4/4 passiv
LINUS10-C Optimum / Maximum: 2/8 bi-amp oder 4/16 passiv
LINUS14D Optimum / Maximum: 2/8 bi-amp oder 4/16 passiv
LINUS10 Optimum / Maximum: 1/4 bi-amp oder 2/8 passiv
Abstrahlverhalten:
Horizontal: 60°
Vertikal: 55° + 40°
Bestückung:
LF: 2 x 8" Neodymium Konustreiber 2" (52 mm) voice coil, 250 W (AES) each
High frequency: 1.4" Neodymium Coaxial Treiber 3.5" (90 mm) + 1.75" (44.4 mm) voice coil, 150 W + 80 W
Trennfrequenz(en): 750 Hz passiv oder bi-amp (interner Jumper), 6.3 kHz passiv
Nennimpedanz: 8 Ohm (1+/1-) / 8 Ohm (2+/2-) 3-Wege passiv: 8 Ohm (1+/1-)
Anschlüsse: 2x Neutrik™ NL4MP
Montage: M6 Montagepunkte
Gehäusematerial: 15 / 18 mm Multiplex
Oberfläche: Schwarze Polyurea-Beschichtung (wasserfest)
Abmessungen (BxHxT): 545 x 272 x 450 mm / 21.46 x 10.71 x 17.72"
Nettogewicht: 19 kg / 41.89 lbs
Witterungsgeschützte Version: Optional
*Measured with pink noice 6 dB crest factor. Gemessen im Halbraum.
